公称尺寸:DN10~DN80
主要零件材料:
|
名称 |
材料 |
||
|
阀体 |
A105 |
F22 |
F91、F92 |
|
阀座 |
钴基硬质合金 |
钴基硬质合金 |
钴基硬质合金 |
|
阀瓣 |
钴基硬质合金 |
钴基硬质合金 |
钴基硬质合金 |
|
阀杆 |
渗氮钢 |
渗氮钢 |
渗氮钢 |
|
阀盖 |
碳钢 |
碳钢 |
合金钢 |

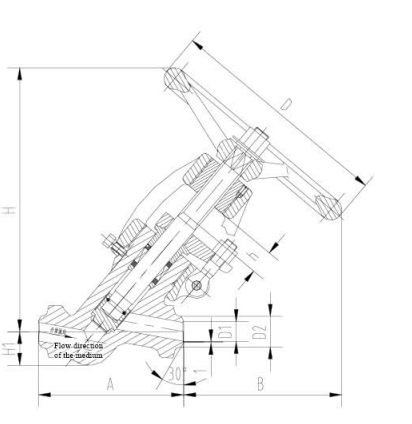

主要外形尺寸和连接尺寸:
|
公称尺寸DN(NPS) |
压力级别 |
外形尺寸(mm) |
配管尺寸(mm) |
质量(Kg) |
||||||
|
A |
B |
D |
D₁ |
D₂ |
H |
H₁ |
||||
|
DN10(1/2") |
3000 |
180 |
180 |
240 |
10 |
18 |
325 |
42 |
φ16×3 |
16 |
|
4500 |
180 |
180 |
240 |
8 |
16 |
325 |
42 |
φ16×4 |
14.4 |
|
|
DN20(3/4") |
3000 |
180 |
180 |
240 |
17 |
30 |
325 |
42 |
φ27×5 |
14.4 |
|
20 |
30 |
φ28×4 |
||||||||
|
4500 |
180 |
180 |
240 |
17 |
30 |
325 |
42 |
φ27×5 |
21 |
|
|
DN25(1") |
3000 |
180 |
180 |
240 |
24 |
32 |
345 |
42 |
φ32×4 |
14.4 |
|
4500 |
190 |
198 |
280 |
17 |
32 |
346 |
53 |
φ32×7.5 |
21 |
|
|
DN32(1-1/4") |
3000 |
180 |
205 |
280 |
25 |
38 |
338 |
42 |
φ38×6.5 |
16.26 |
|
4500 |
190 |
210 |
280 |
23 |
42 |
346 |
50 |
φ42×9.5 |
21 |
|
|
DN40(1-1/2") |
3000 |
250 |
250 |
280 |
32 |
48 |
430 |
65 |
φ48×8 |
23 |
|
4500 |
250 |
250 |
280 |
31 |
51 |
430 |
65 |
φ51×10 |
44 |
|
|
DN50(2") |
3000 |
250 |
250 |
350 |
40 |
60 |
440 |
65 |
φ60×10 |
43.4 |
|
4500 |
250 |
250 |
350 |
42 |
60 |
440 |
65 |
φ60×9 |
44 |
|
|
DN65(2-1/2") |
3000 |
250 |
250 |
350 |
52 |
78 |
440 |
65 |
φ76×12 |
43.4 |
|
DN80(3") |
4500 |
250 |
238 |
350 |
49 |
91 |
435 |
67 |
φ89×20 |
44 |
