近年来，钙钛矿太阳能电池因其高效率潜力成为光伏领域的研究热点，但稳定性问题限制了其商业化应用。韩国蔚山国立科学技术研究院和韩国大学的研究人员提出了一种新方法，利用介孔二硫化钼(MoS₂)作为电子传输层(ETL)，显著提升了钙钛矿太阳能电池的性能。相关成果发表于《自然纳米技术》。

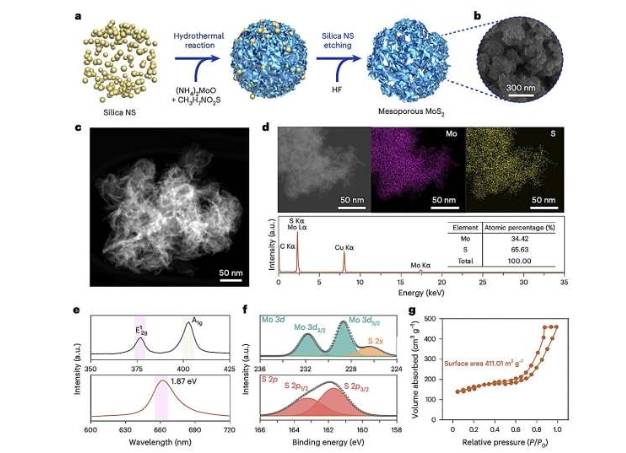

研究团队发现，传统钙钛矿太阳能电池中常用的二氧化钛(TiO₂)ETL需高温烧结，且易受光催化反应影响，导致稳定性下降。为解决这一问题，他们采用具有多孔结构的MoS₂作为ETL材料。介孔MoS₂不仅增加了与钙钛矿层的接触面积，还优化了电荷传输效率。

论文作者Donghwan Koo和Yunseong Choi表示：“介孔MoS₂电子传输层改善了钙钛矿晶体的生长质量，减少了界面残余应变，从而提升了电池效率。”实验结果显示，采用MoS₂ ETL的电池效率达到25.7%(小面积)和22.4%(大面积)，且在连续光照2000小时后仍保持90%的初始效率。

这一研究为钙钛矿太阳能电池的稳定性提升提供了新思路。介孔MoS₂的引入可能推动钙钛矿光伏技术向商业化迈进，未来或可与硅基太阳能电池竞争。

更多信息： Donghwan Koo 等人，介孔结构 MoS 2作为高效稳定钙钛矿太阳能电池的电子传输层，《自然纳米技术》 (2024)。期刊信息： 《自然纳米技术》
