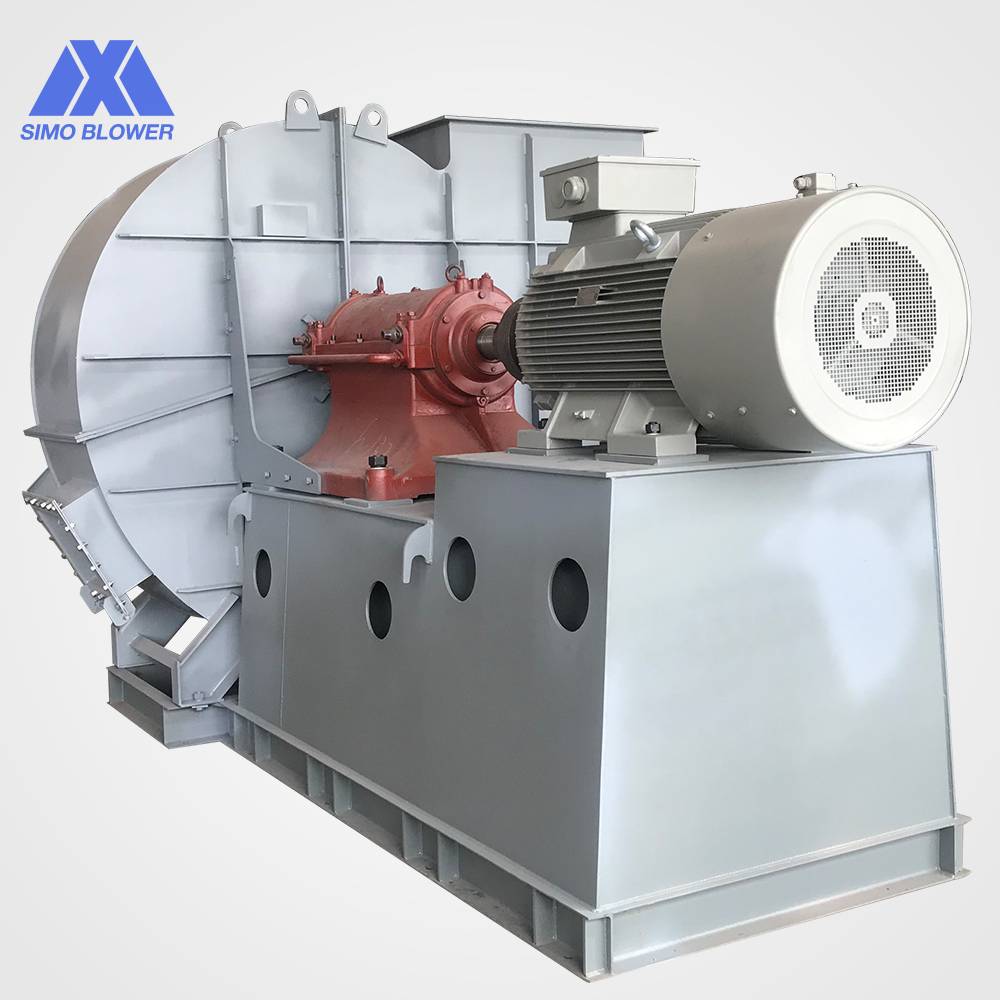

5-51系列离心通引风机
适用于火力发电厂中2-670t/h蒸汽锅炉的送引系统，也满足了流化床炉的高压头性能参数的要求。该系列风机也可用于除尘、矿井通风及一般通风系统。送风机输送的为空气，引风机输送的为烟气或含杂质颗粒的气体。含杂质浓度小于200mg/m3时可用四年以上。如含杂质大也可使用，但使用寿命将缩短。引风机最高使用温度不得超过250℃。风机的性能以风机的流量、全压、主轴转速，轴功率和效率等参数表示。
产品特点：
①叶轮：由12片后倾机翼斜切型叶片焊接于弧锥形前盘与平板形后盘中间。由于采用了机翼型叶片，保证了风机高效率、低噪声、高强度。叶轮经静、动平衡校正，故运转平稳。同一机号的通、引风机叶轮结构相同。
②机壳：机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式：№8～12机壳作成整体结构，不能拆开。№14～16机壳作成两开式。№18～29.5机壳作成三开式。对引风机、蜗形板作了适当加厚以防磨损。
③进风口：收敛、流线型进风口制成整体结构，用螺栓固定于风机入口侧。
④调节门：用以调节风机流量的装置，轴向安装在进风口前面。调节范围由0°（全开）到90°（全闭）。
⑤传动部分：传动部分的主轴由优质钢制成，本风机均采用滚动轴承。轴承箱有两种形式：№8～16用整体的筒式轴承箱；№18～29.5用二个独立的枕式轴承箱。轴承箱上装有温度计和油位批示器（仅引风机）。润滑油采用30号机械油，油量按油位标志实施，№8-16整体筒式轴承箱如何采用干油时，在轴承箱内滚珠一侧应加挡油板，其固定槽互通情予已制。引风机备有水冷却装置，因此须加装输水管。耗水量随气温不同而异，一般按0.5～1m3/h考虑。
