1. 概述
   A系列户外SF6绝缘负荷开关，适用于额定电压为15/27/38kV、额定电流为630A、额定频率为50/60Hz的配电线路。该开关具有在电力系统中开断和闭合负荷电流的功能，并能自动隔离故障的配电线路。配备最新技术的电子控制器，支持手动操作、电动操作和远程操作开关，实现对开关的远程监控与控制。
   开关可作为独立单元使用，或与中央站连接，实现智能电网的转型。

2. 产品特点
   A. 开关本体
   2.1 开关外壳充填高纯度SF6气体（纯度超过99.9%），无毒、不可燃，具有优异的电气绝缘性能和良好的灭弧特性（灭弧时间 ≤ 10ms）；
   2.2 开关外壳采用316或304不锈钢一次成型弯曲，自动化氩弧焊接，并采用先进的缺陷检测技术，确保外壳的防护等级不低于IP67，完全解决气体泄漏的可能性。外壳表面涂漆，开关设计使用寿命超过30年；
   2.3 开关配有三只高精度电流互感器和六个电压传感器，为控制器提供电路中的电流和电压信息；
   2.4 开关内置三角形弹簧机构，结构简单，操作可靠，能实现快速的开关操作；
   2.5 根据不同项目需求，进出口导管可选用环氧树脂和硅胶复合导管、陶瓷导管或电缆连接；
   2.6 开关配备多种安全装置：高压释压防爆装置、低压指示及压力表、低压机械、电气联锁装置、手动联锁装置（电气、手动）等；
   2.7 在开关底部安装计数器，用于记录开关操作次数；
   2.8 在开关的前端和底部安装明显的开关标志，与开关主轴联动，便于在电杆下观察开关的开关状态；
   2.9 配置最新技术电子控制器后，开关支持手动、电动和远程操作，实现开关的远程监控与控制。

B. 控制器
2.10 支持IEC60870-101、IEC60870-104、IEC61850、DNP3.0通信协议；
2.11 符合IEC62351安全规范；
2.12 满足IEC61131-3逻辑编程功能；
2.13 模拟量：电流Ia/Ib/Ic/I0、电源侧电压Ua/Ub/Uc、负载侧电压Ur/Us/Ut；
2.14 大型ICD屏幕（160*160），可视化操作界面；
2.15 具有OH-LBS/分段器模式。

3. 产品执行标准
   3.1 IEC 62271-1：高压开关设备 - 第1部分：通用规格
   3.2 IEC 62271-103：高压开关 - 第103部分：额定电压超过1kV且低于52kV的高压开关；
   3.3 IEC 60529：外壳提供的防护等级（IP代码）；
   3.4 IEC 60870-5-101：遥控装置与系统 - 第5-101部分：传输协议 - 基本遥控任务的伴随标准；
   3.5 IEC 60870-5-104：遥控装置与系统 - 第5-104部分：传输协议 - 使用标准传输协议的IEC 60870-5-101网络访问。

4. 使用标准条件
   SF6气体负荷开断开关适应的操作条件：
   4.1 环境空气温度：最高限值 +75℃，最低限值 -40℃；
   4.2 相对湿度：100%；
   4.3 海拔不超过2000米；
   4.4 压力不超过700Pa（相当于风速34m/s）；
   4.5 地震强度：8度；
   4.6 安装地点：无火灾、无爆炸危险、无化学腐蚀及反复严重振动；
   4.7 污染等级：IV级。

5. 5、Product specifications and technical parameters

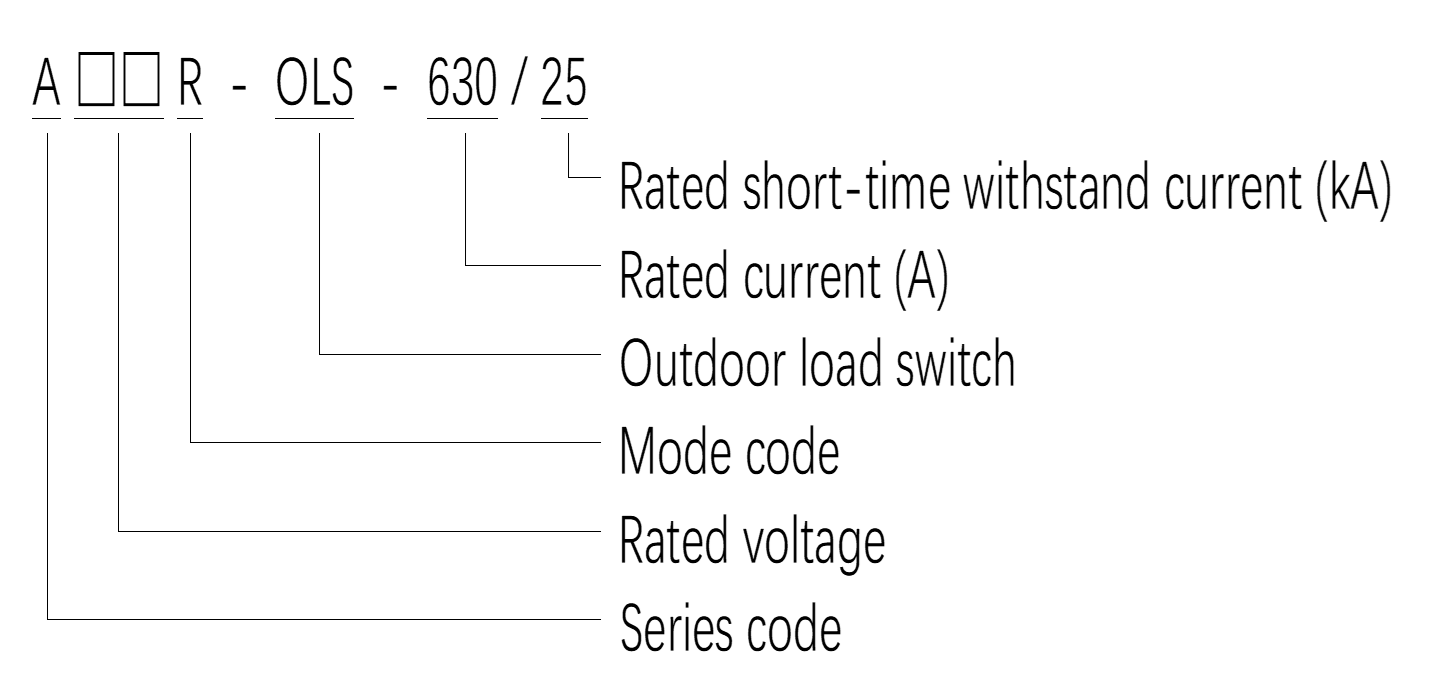

   5.1 Model description



   5.2 Technical parameter table

   No.	Name		Unit	Data
   1	Rated voltage		kV	27（15）	38
   2	Rated frequency		Hz	50/60	50/60
   3	Rated insulation level	Lightning impulse withstand voltage	kV	150	200
   		Power frequency withstand voltage  1min	kV	60	70
   4	Rated current		A	630	630
   5	Rated breaking load current		A	630	630
   6	Peak withstand current		kA	65	65
   7	Rated short time making current		kA	65	65
   8	Rated short time withstand current		kA/s	25/2	25/2
   9	Rated cable charging breaking current		A	16（10）	20
   10	Rated line charging breaking current		A	1.5	2
   11	Rated closed-loop breaking current		A	630	630
   12	Rated current breaking times		times	≥100	≥100
   13	Rated working pressure		MPa	0.07	0.13
   14	Per-phase main circuit resistance		μΩ	≤150	≤170
   15	Relative gas leakage rate		year	≤0.5%	≤0.5%
   16	SF6 gas moisture content	Factory transfer of value	ppm	≤150	≤150
   		Switch running value	ppm	≤300	≤300
   17	Closing time		ms	700-1000
   18	Opening time		ms	700-1000
   19	Closing speed		m/s	1.8±0.4
   20	Opening speed		m/s	1.8±0.4
   21	Three phases with different stages		ms	≤3
   22	Operation of echanical stability		times	5000	5000
   23	Casing creepage distance		mm	744	1500
   24	Weight		kg	145	170
   25	Rated operating voltage and auxiliary circuits rated voltage		V	DC24	DC24V
   26	Institutions boxes and controller protection class		IP67 / IP54
   22	Type of Mounting		The lifting type (suspended)/block (horizontal)
