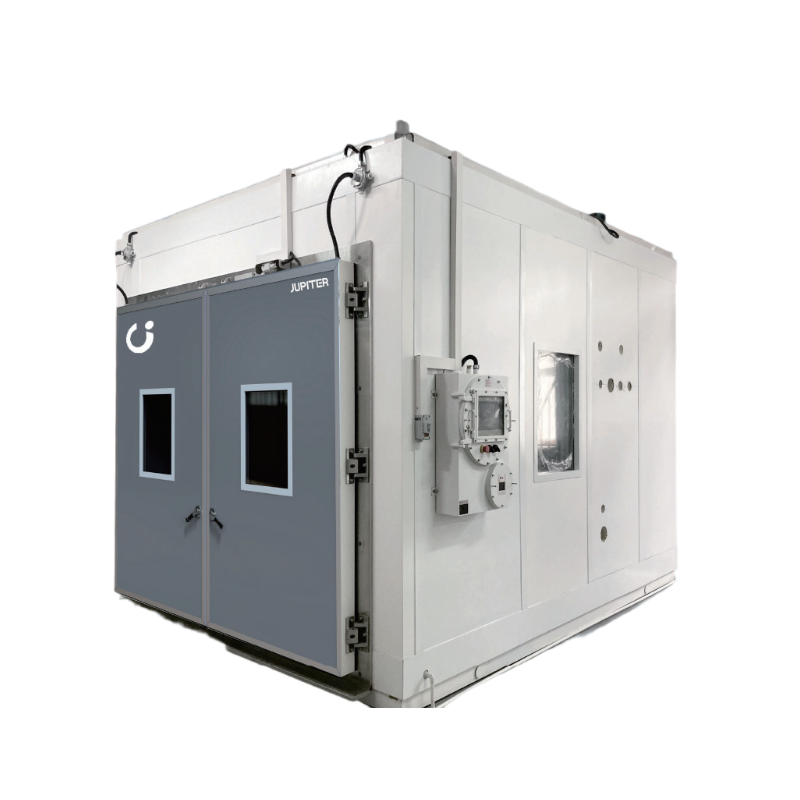

JSW-系列步入式电堆环境试验舱
产品特点：
- 针对不同功率的氢燃料电池电堆提供精确的气候环境试验解决方案。
- 产品针对性强，覆盖市面上绝大多数大中型电堆。
- 一体式设计，集成了所需的氢空预冷系统和乙二醇循环系统的配套方案。
- 先进的软硬件融合，确保环境试验舱与测试台架之间的紧密配合。
- 安全性高，具备安全矩阵联动反应策略，确保试验过程的安全进行。
1/1
产品介绍
技术参数
|
型号 |
JSW-8T |
JSW-15T |
JSW-24T |
|||
|
适配电堆 |
80KW |
120KW |
150KW |
200KW |
250KW |
300KW |
|
氢空气预冷装置 |
JHAP26-T |
JHAP39-T |
JHAP412-T |
JHAP515-T |
JHAP618-T |
|
|
内部容积 |
8m³ |
15m³ |
24m³ |
|||
|
内部尺寸(D×W×H) |
2000mm*2000mm*2000mm |
2500mm*2500mm*2400mm |
3200mm*3000mm*2500mm |
|||
|
舱体外形尺寸(D×W×H) |
3300mm*2300mm*2700mm |
3800mm*2800mm*3100mm |
4500mm*3300mm*3200mm |
|||
|
制冷机组尺寸(D×W×H) |
1700mm*1350mm*1700mm |
2200mm*1200mm*2000mm |
2200mm*1400mm*2000mm |
|||
|
氢空预冷尺寸(D×W×H) |
2250mm*1250mm*2600mm |
2400mm*1400mm*2800mm |
||||
|
泄压口大小 |
0.24m² |
0.36m² |
0.45m² |
|||
|
装机功率 |
90KW |
113KW |
155KW |
170KW |
183KW |
|
|
最大电流 |
135A |
180A |
248A |
278A |
304A |
|
|
冷却水流量 |
20m³/h |
26m³/h |
36m³/h |
39m³/h |
43m³/h |
|
|
温度范围 |
-40℃~90℃ |
|||||
|
升温速率 |
≥1℃/min(-40℃~90℃范围，全程平均，带载氢燃料电池电堆及工装，不发热时)。 |
|||||
|
降温速率 |
≥1℃/min(-40℃~90℃范围，全程平均，带载氢燃料电池电堆及工装，不发热时)。 |
|||||
|
温度偏差 |
≤±2.0℃(空载) |
|||||
|
温度波动度 |
≤±0.5℃(静态无热负载)≤±2.0℃(动态试验工况) |
|||||
|
温度均匀度 |
≤2.0℃(空载、常压、静态) |
|||||
|
湿度范围 |
20%RH～95%RH |
|||||
