4LZ120-550-3300是非开挖泥浆马达是一款高性能的正位移马达（PDM），专为水平定向钻井（HDD）和其他非开挖应用而设计。可在最苛刻的钻井条件下为钻头提供一致的旋转和高扭矩一致的旋转。可将钻井液中的势能转化为机械动力，从而有效地钻穿坚硬的地层。该工具的设计重点是效率、耐用性和可靠性，可提供高扭矩输出、大流量范围、稳定运行和长服务时间。该工具着重于效率、耐用性和可靠性，具备高扭矩输出、宽流量适应范围与运行稳定等特点，钻探效率明显提升的同时，将停机损耗也降至最低。
螺杆钻具的所有主要部件（工业胶粘剂除外）均为我司自主设计制造，可实现最大化质量控制。并可根据客户的需求灵活定制，提供定制尺寸、动力段或连接类型。该螺杆钻具采用高强度合金钢和先进弹性体等优质材料，确保工具在长期使用中耐受高压和磨蚀性流体。由现场应用结果表明，在正常操作条件下，连续钻井超过150小时仍保持可靠性能。
1/1

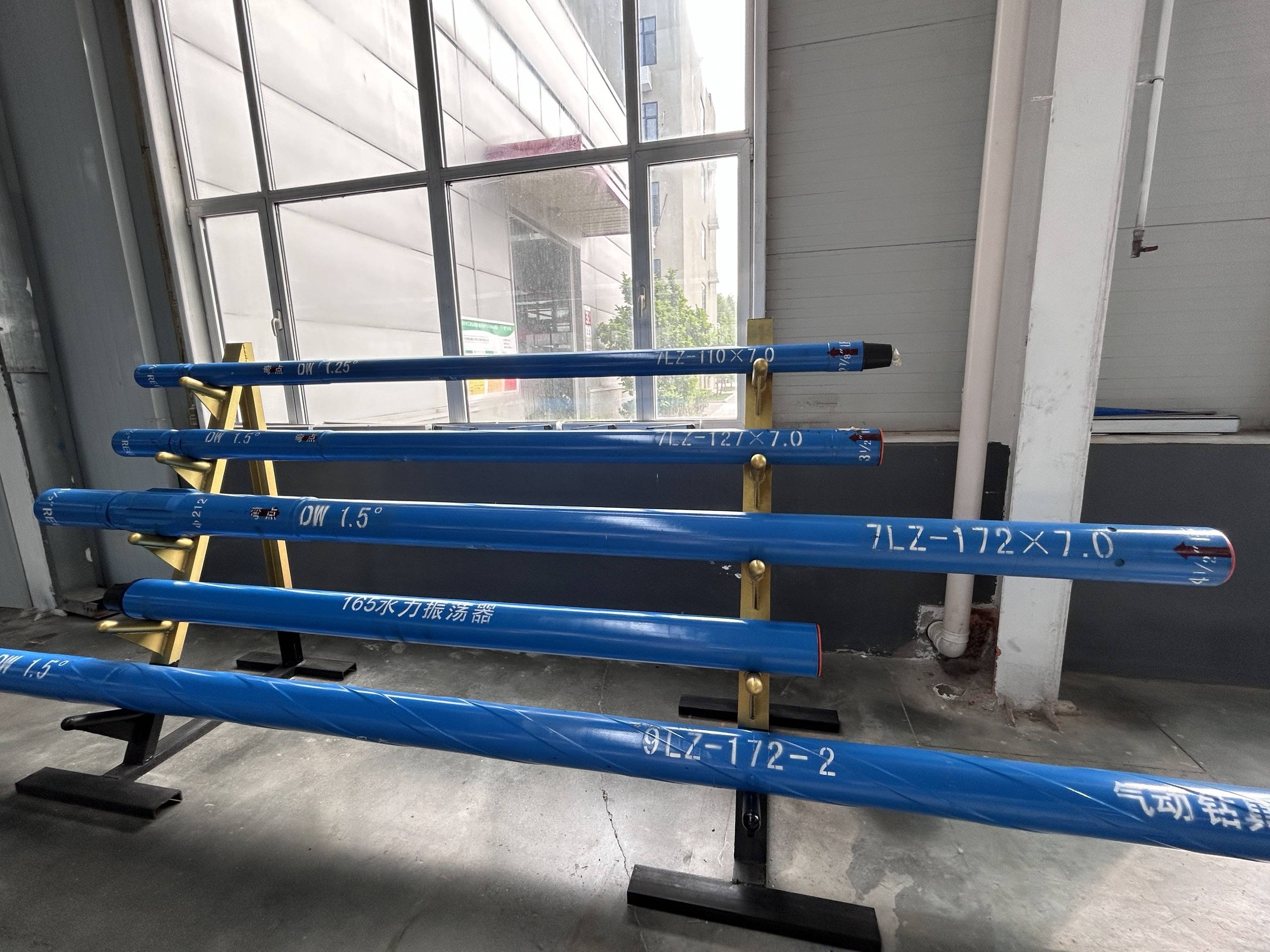

API 120mm 4LZ120-550-3300 Mud Motor
EXW
¥32,685.68-35,467.44 /1
产品介绍
技术参数
|
产品说明 Description |
||||
|
物理参数 Physical parameters |
|
性能参数 Performance parameters |
||
|
项目 Item |
参数 Parameters |
|
项目 Item |
参数 Parameters |
|
上端扣型 Upper connection |
3-1/2REG |
|
工作扭矩 Working torque（N.m） |
1904 |
|
下端扣型 Lower connection |
3-1/2IF |
|
最大扭矩 Max. torque（N.m） |
2856 |
|
轴头至扶正筋中点距离 Distance from Lobe end to Stab Midpoint （mm） |
无扶 |
|
工作压降 Working Pressure drop (KPa) |
5710 |
|
弯点 Bend point（mm） |
1200 |
|
最大压降 Max. Press drop (KPa) |
8565 |
|
长度 Length（mm） |
5500 |
|
每转排量 Rev. Per Litre Flowrate（r/L） |
0.393 |
|
扶正器直径 Stab. OD（mm） |
无扶 |
|
排量范围 Flowrate range（L/m） |
570-1140 |
|
浮阀型号 Float Valve model |
3-1/2IF |
|
转速范围 Speed range（r/m） |
224-448 |
|
浮阀最大工作压力 Float Valve Max. Work pressure（MPa） |
35-70 |
|
最大功率Max. Power（Kw） |
89 |
