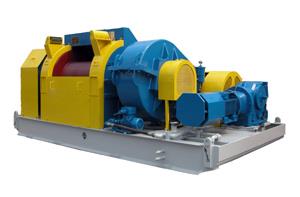

┠ 绞车 ┨ 设计特点： ⑴ 轴支承全部采用滚子轴承。轴材料均为合金钢。 ⑵ 链条均为强制润滑。 ⑶ 滚筒开槽。滚筒的高、低速端带有通风式气胎离合器。刹车轮辋采用循环水强制冷却 ( 盘式刹车的刹车盘采用循环水强制冷却或风冷 ) ，经表面......┠ 绞车 ┨ 设计特点： ⑴ 轴支承全部采用滚子轴承。轴材料均为合金钢。 ⑵ 链条均为强制润滑。 ⑶ 滚筒开槽。滚筒的高、低速端带有通风式气胎离合器。刹车轮辋采用循环水强制冷却 ( 盘式刹车的刹车盘采用循环水强制冷却或风冷 ) ，经表面淬火，耐磨性好，使用寿命长。 ⑷ 链轮齿廓表面经中频淬火。所有换挡离合器均为渐开线花键齿式离合器。 ⑸ 主刹车采用带式刹车或液压盘式刹车。辅助刹车配电磁涡流刹车或伊顿刹车。 单轴绞车设计特点： ⑴ 单轴绞车由交流变频电动机、齿轮减速器、液压盘式刹车、绞车架、滚筒轴总成、自动送钻装置和绞车控制系统等主要部件组成。 ⑵ 绞车由交流变频电机驱动、功率大、变频调速范围宽。 ⑶ 齿轮传动效率高，振动小，噪声低，使用寿命长。 ⑷ 绞车无换挡机构，无级变速由交流变频调速控制系统完成。 ⑸ 绞车为单轴开槽滚筒结构 , 与同类绞车相比，零部件数量少，体积小，重量轻。 ⑹ 绞车主刹车为液控盘式刹车，辅助刹车为能耗制动。 绞车主要技术参数表： 型 号 JC20DB JC30 JC30DBJC40 JC40D JC40DB 名义钻深(5″钻杆) m 200030003000400040004000 最大输入功率 kW 400560450735735900 最大快绳拉力 kN 200200200280275275 钢丝绳公称直径 mm 192929323232 滚筒尺寸(直径×宽度) mm 457×1000508×1178508×1182640×1139640×1139640×1139 刹车轮毂尺寸mm 900×250 1400×269 1600 15001400 刹车包角 ° 300 325 提升速度档数 24+2R14+2R21 主刹车 带刹 带刹 液压盘刹 液压盘刹 液压盘刹 液压盘刹 辅助刹车 -DS30 DS40DS40 速度及功能控制 能耗制动、交流变频控制 能耗制动、交流变频控制 能耗制动、交流变频控制 紧急制动及手动控制 液压盘刹 液压盘刹 液压盘刹 型号JC50JC50DJC50DBJC70JC70DBJC90DB 名义钻深(5″钻杆) m500050005000700070009000 额定输入功率 kW110011001200147019403200 最大快绳拉力 kN350350350487487643 钢丝绳公称直径 mm3535353838.145 滚筒尺寸(直径×宽度) mm685×1209685×1245685×1245770×1439770×1439980x1840 刹车轮毂尺寸mm1400×267 1600160013001400×267 160016002100 刹车包角 °330330 提升速度档数4+2R214+2R12 主刹车带刹液压盘刹 带刹 液压盘刹 液压盘刹液压盘刹 辅助刹车DS50DS50 DS70 速度及功能控制 能耗制动、交流变频控制能耗制动、交流变频控制能耗制动、交流变频控制 紧急制动及手动控制 液压盘刹液压盘刹
