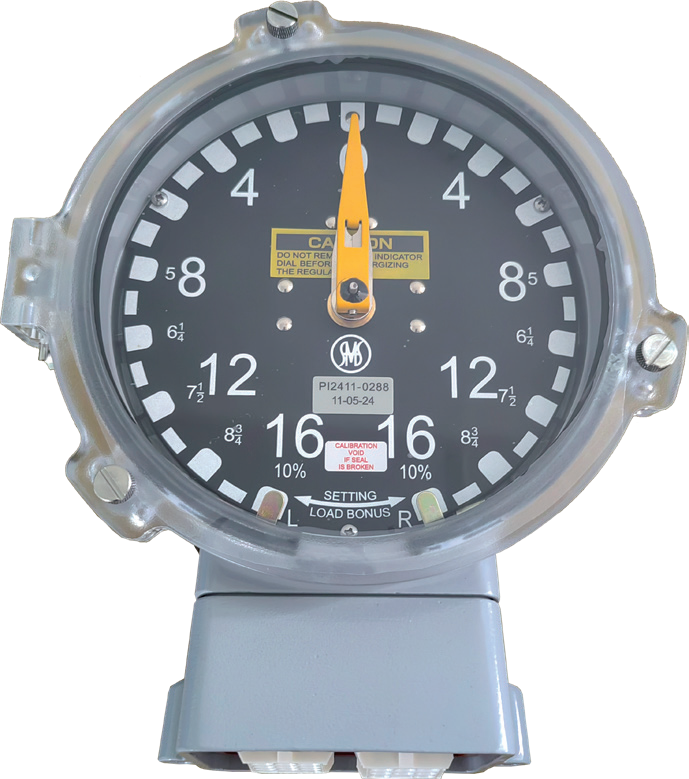

机械传动与结构

总传动比

36：1

指示精度

在任何刻度盘位置，角度偏差不超过+2.25°

限位开关

可根据需求在8左/右、10左/右、12左/右、14左/右、16左/右的刻度位置进行设置。

复位阻力臂

阻力臂在接收到控制器信号后，可自由、快速且完全地回位至指针指示位置。

连接

-输入轴套必须与专用柔性传动轴完全匹配。

-J15连接器连接有载分接开关，由华明定制并提供。

-J9端子接头（型号TYCO CAT #350783-1）用于连接控制器端子（型号TYCO CAT #350720-1）。

-J12端子接头（型号TYCO CAT #350782-1）用于连接控制器端子（型号TYCO CAT #350735-1）。

电气部分

电动复位电磁阀

适用电源：120V/50Hz或120V/60Hz

最长通电时间：1分钟

限位开关

型号：OMRON V152-1C 25（5A, 125VAC）

耐压测试

所有端子对铝合金外壳及各端子间，工频耐压1.5kV，50Hz/1分钟
