电气系统的组成

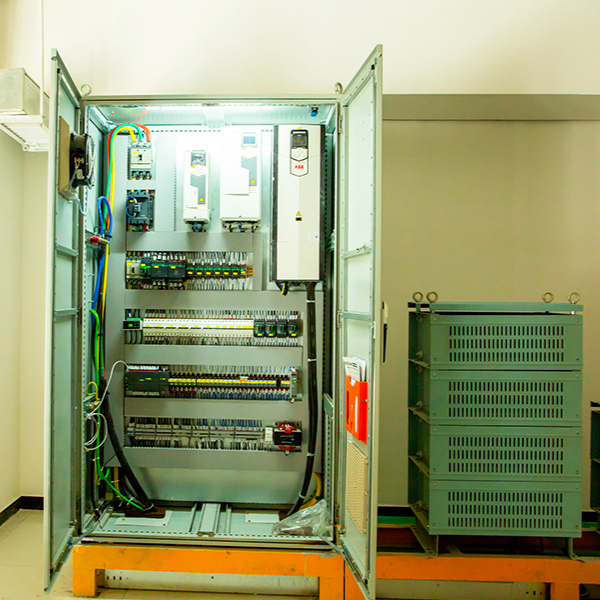

· 主电气控制柜：用于集中控制和保护整个电气系统，配备了变频器、电机保护器、接触器、继电器、断路器等元件，保障电气系统的稳定运行。

· 驱动电机：垃圾吊、灰渣吊或汽机吊的驱动电机包括起升电机、平移电机和行走电机。

· 变频器：变频器用于调节电机的速度，通过改变电机的工作频率来实现对垃圾吊、灰渣吊或汽机吊运动速度的精确控制，确保起重机的平稳操作。

· 操作座椅与控制系统：用于操作人员控制垃圾吊、灰渣吊或汽机吊的升降、平移和启停等功能。

· 传感器与监测系统：包括重量传感器，编码器等，实时监控垃圾吊的工作状态和负载情况，以确保其运行的安全性。

· 远程控制系统：垃圾吊的电气系统配备远程控制系统，使得操作人员能够通过远程终端设备（如计算机、移动终端）对垃圾吊进行监控和操作。

· 电缆和连接系统：用于连接各个电气设备、传感器和控制系统，确保信号传输和电力供应的正常进行。

工作原理
· 启动控制：当操作人员通过控制面板或遥控器发出指令时，控制系统会通过接触器、继电器等电气元件启动电动机，使得垃圾吊、灰渣吊或汽机吊开始工作。

· 升降控制：通过变频器调节起升电机的转速，控制垃圾吊、灰渣吊或汽机吊的升降动作。

· 平移控制：平移电机控制垃圾吊沿轨道的水平移动。电气系统会根据负载、轨道状况等调整电机的运行速度。

· 负载检测：通过重量传感器检测吊运负载的重量和抓斗的状态。如果负载超重，系统会发出警报并自动停机，避免发生过载事故。

· 远程监控与故障诊断：通过远程控制系统，电气系统能够将垃圾吊的工作状态、故障信息等实时反馈给操作人员或维护人员，确保及时响应和维修。
