先进的SCCV关闭系统，阀芯支架与特殊设计而成的"超级杠杆"相配合。阀芯在阀芯支架内是"自由浮动的"，避免了关闭时产生刚性碰撞。
吊桶内部有水封和提升机构，故没有蒸汽泄漏。
吊桶顶部设有排气孔，可有效防止蒸汽汽锁、空气气堵现象（非凝结性的高温空气也可排除）。
可承受高背压（可达90%）。
抗水击。
所有内件均固定在阀盖上，易于在线保养维修。
用途
低压及中低量蒸汽冷凝水流动的设备或蒸汽管网上。其广泛用于石油、化工、冶金、造纸、医药、食品等工业蒸汽设备特别是用于伴热管线的小型蒸汽设备。
1/1

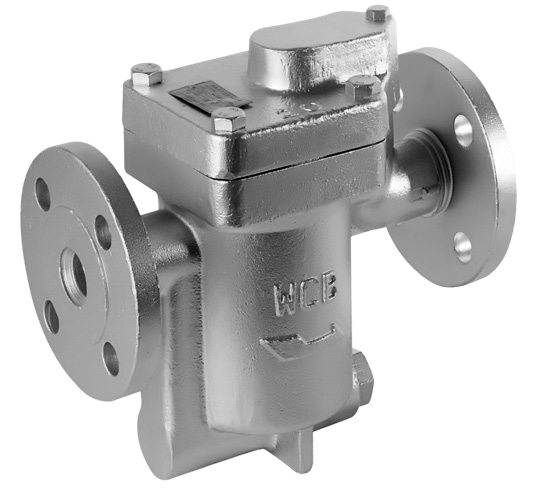

ESH10 钟形浮子式蒸汽疏水阀（低压系列）
沟通报价
产品介绍
技术参数
技术参数
|
产品型号 |
公称尺寸 NPS |
连接方式标准 |
使用压差范围 bar |
压力等级 Class |
PMA/TMA bar/℃ |
壳体材质 |
外形尺寸 /mm |
参考重量 Kg |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
L |
H1 |
H2 |
W |
||||||||
|
ESH10 |
½ ～ 1 1¼ ～ 2 |
内螺纹（NPT） |
0.1 ～ 5 0.1 ～ 8 0.1 ～ 12
|
150 |
12.1/250 |
阀盖 A105 阀体 WCB |
230 270 |
100 |
134 |
120 |
9.3 |
|
ESH10W |
承插焊（ASME） |
阀盖 A105 阀体 WCB |
230 270 |
10.3 |
|||||||
|
ESH10F |
½ ～ 2 |
法兰（ASME） |
阀盖 A105 阀体 WCB |
270 |
14.1 ～ 16.4 |
||||||
外形图
