技术参数
同一口径可以设置多个节流面积比，以适用于不同流量范围测量。
- 准确度：优于±1%
- 重复性：±0.5%
- 压力损失：测量差压的1/5左右（约为孔板的1/3）
- 适测介质：各类液体、气体和蒸汽，尤其适合高粘度流体
- 雷诺数适用范围：500~10⁶(低雷诺数下测量时，范围度相对缩小，流出系数的不确定度相对增大)
- 被测液体粘度：500mPa·s或更高
- 耐介质压力：16MPa
- 耐介质温度：300°C以下（更高温度协商）
- 适用的管道：DN25~DN300
- 楔形比h/D：0.2、0.3、0.4、0.5
产品型式规格及选型代号

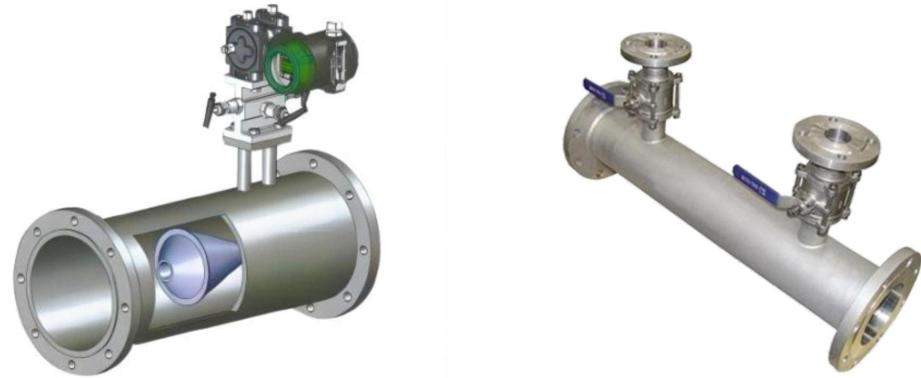

| LGX | 楔形流量计 | |||
| 代号 | 公称直径(mm) | |||
| 25 | 25 | |||
| 40 | 40 | |||
| 50 | 50 | |||
| 65 | 65 | |||
| 80 | 82 | |||
| 100 | 100 | |||
| 125 | 125 | |||
| 150 | 150 | |||
| 175 | 175 | |||
| 200 | 200 | |||
| 250 | 250 | |||
| 300 | 300 | |||
| 代号 | 楔形比 | |||
| 2 | 0.2 | |||
| 3 | 0.3 | |||
| 4 | 0.4 | |||
| 5 | 0.5 | |||
| 代号 | 公称压力 | |||
| A | 0.6MPa | |||
| B | 1.0MPa | |||
| C | 2.5MPa | |||
| D | 4.0MPa | |||
| E | 6.4MPa | |||
| F | 10.0MPa | |||
| G | 16.0MPa | |||
