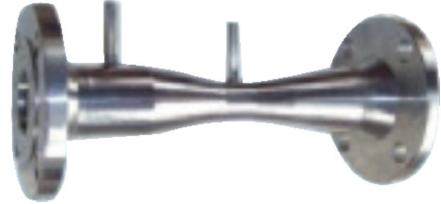

经典文丘里管又称古典文丘里管,习惯称呼标准文丘里管。符合IS05167或GB/T2624标准。用于测量封闭管道中单相稳定流体的流量,常用于测量空气、天然气、煤气、水等流体的流量。
特点
- 结构简单,耐用,性能稳定。
- 压力损失小,节约流体输送所需的能源。
- 在通径50~1200范围内,不需要实流标定。超出这个范围,可以参比设计制造。当需要较高精确度时,可进行实流标定。
- 本体安装尺寸较长,对大口径仪表,不便运输安装
主要技术参数
- 公称通径(mm): DN50-DN1200 (-2600)
- 公称压力(MPa): 0.25~4.0 (-6.3)
- 精确度(不确定度): ±0.1%~±1.5%
