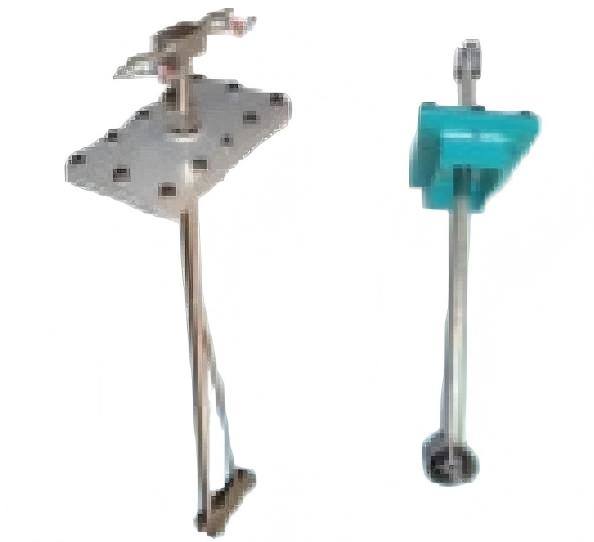

插入式文丘里管

插入式文丘里管是在圆形管道中央插入一个较小口径的经典文丘里管,测取这个插入管的前直管静压与喉部静压的差值,进而得知流量,可用在较大管径的气体流量(如高炉煤气、烟道气等)。

特点

• 安装尺寸较短,便于安装,成本较低。
• 压力损失小,节约能源。
• 稳定性好,可用于流程监控用

主要技术参数

• 公称通径(mm): DN500-DN2600
• 公称压力(MPa): ≤2.5
• 精确度(不确定度): ±3%~±5%
