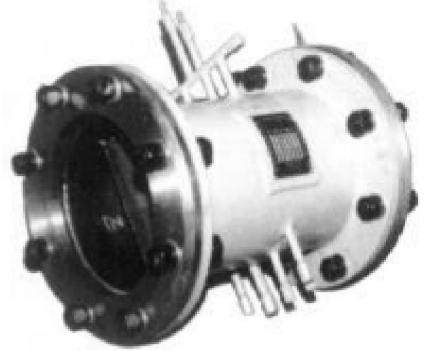

锅炉燃烧是否稳定,直接关系到其运行的安全性和经济性。燃烧不稳定,不仅影响锅炉的效率。其至可能造成灭火。燃烧的经济性,要求保持合理的风煤比,合理的一、二次风配比以及送、吸风量的协调。为此,应测量进入锅炉的风量和烟气含氧量。烟道的烟量和大容量机组回热蒸汽流量,由于风道截面积很大,直管段长度很短,要求压力损失很小,流体又带有灰尘和烟雾,近年来大多采用翼型测风装置来测量,在电力、冶金、化工、矿山等工业部门得到广泛应用。
特点
- 1)检测体研制了最合理的流线翼形管,其阻力系数达到最小极限,从而确保不可恢复的压力损失小,耗能少;
- 2)可以采用多个翼型测速管,增加检测点,从而提高了检测精确度;翼形管增多,则翼形管长度缩短,管段随之缩短,从而减少了体积,降低了重量;
- 3)在翼形管内部缩短短管长度,扩大了导管内径;在要形管外部增加了排污装置和疏通装置,确保运行安全和维修方便;
- 4)长期稳定性好,适用范围广,结构简单,便于操作;
主要技术参数
- 1)管道尺寸:BXH=600X600~4000X4000mm;DN=300~3000mm;
- 2)公称压力:PN≤2.5MPa;
- 3)介质温度:t≤450°C
- 4)流体粘度:η<1 mPa·s;
- 5)最小雷诺数:ReDmin>2.5×10⁵
- 6)截面比:A₁/A=0.35~0.38
- 7)基本误差限:δ=±2.5%
