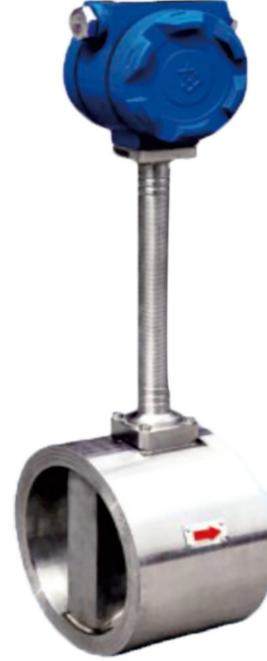

涡街流量计是基于卡门涡街原理而研制成功的一种具有国际先进水平的新型流量计,适用于测量过热蒸气、饱和蒸气、一般气体、液体。
独具特点
- 1、结构简单、无运动磨损部件
- 2、测量精度高,可靠性高,不需现场调试。
- 3、可远距离传输流量信号,能与计算机联网,实现集中管理。
- 4、放大板采用独特设计,气、液通用。
技术指标
- 1、精确度等级: 1.0 1.5
- 2、公称压力: 1.6MPa、2.5MPa、4.0MPa及以上
- 3、被测介质温度:-40°C-350°C
- 4、压力损失:阻力系数 cd ≤ 2.4
- 5、供电电源: 12~24VDC
- 6、防爆级别: Ia II CT6(本安防爆)
- 7、输出信号: 电压脉冲低电平 ≤ 1V 高电平 ≥ 6V ,标准电流信号4~20mA
流量范围
| 传感器通径(mm) | 液体(校验介质:常温水) 标准型 | 液体(校验介质:常温水) 扩展型 | 气体(工况) | |
|---|---|---|---|---|
| 15 | 0.8~6 | 0.5~8 | 6~40 | 5~50 |
| 20 | 1~8 | 0.6~12 | 8~50 | 6~60 |
| 25 | 1.5~12 | 0.8~16 | 10~80 | 8~120 |
| 40 | 2.5~30 | 2~40 | 25~200 | 20~300 |
| 50 | 3~50 | 2.5~60 | 30~300 | 25~500 |
| 65 | 5~80 | 4~100 | 50~500 | 40~800 |
| 80 | 8~120 | 6~160 | 80~800 | 60~1200 |
| 100 | 12~200 | 8~250 | 120~1200 | 100~2000 |
| 125 | 20~300 | 12~400 | 160~1600 | 150~3000 |
| 150 | 30~400 | 18~600 | 250~2500 | 200~4000 |
| 200 | 50~800 | 30~1200 | 400~4000 | 350~8000 |
| 250 | 80~1200 | 40~1600 | 600~6000 | 500~12000 |
| 300 | 100~1600 | 60~2500 | 1000~10000 | 600~16000 |
| 400 | 200~3000 | 120~5000 | 1600~16000 | 1000~25000 |
| 500 | 300~5000 | 200~8000 | 2500~25000 | 1600~40000 |
| 600 | 500~8000 | 300~10000 | 4000~40000 | 2500~60000 |
