特点：
●计量准确，稳定可靠
●符合国内水表安装环境，安装方便
●业内领先的低压损
●具有自诊断和黑匣子功能
●超低功耗，电池使用寿命长
●流体变化快速响应
●流量远传一体化设计
●流量压力一体化设计，分区计量(DMA)
1/1

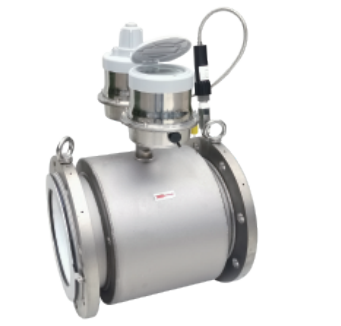

产品介绍
技术参数
|
准确度等级 |
2级 |
1级/2级 |
|||||||
|
口径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
常用流量Q3m³/h |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
量程比Q3/Q1 |
50-250 |
50-250/50-630 |
|||||||
|
过载流量Q4m³/h |
20 |
31.25 |
50 |
78.75 |
125 |
200 |
312.5 |
500 |
787.7 |
|
分界流量Q2m³/h |
0.10 |
0.16 |
0.25 |
0.25 |
0.4 |
0.4 |
0.63 |
1.0 |
1.6 |
|
最小流量Q1m³/h |
0.063 |
0.1 |
0.16 |
0.16 |
0.25 |
0.25 |
0.40 |
0.63 |
1.0 |
|
压力损失等级△p |
△p16 |
||||||||
|
水压等级MAP |
MAP16 |
||||||||
|
温度等级T |
T50 |
||||||||
|
最小读数L |
0.1 |
||||||||
|
最大读数m³ |
9999999 |
||||||||
|
长度mm |
200 |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
300 |
|
宽度mm |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
|
高度mm |
340 |
340 |
340 |
340 |
360 |
375 |
460 |
495 |
470 |
|
螺栓孔中心直径D1 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
|
连接螺栓X只数 |
M12x4 |
M16x4 |
M16x4 |
M16x4 |
M16x8 |
M16x8 |
M16x8 |
M16x8 |
M20x8 |
|
重量kg |
11.2 |
12.5 |
13 |
15 |
17.7 |
18.5 |
25 |
30.5 |
40 |
|
准确度等级 |
1级/2级 |
|||||
|
口径DN |
200 |
250 |
300 |
400 |
||
|
常用流量Q3m³/h |
1000 |
1600 |
1600 |
4000 |
||
|
量程比Q3/Q1 |
50-250/50-630 |
50-160/50-250 |
||||
|
过载流量Q4m³/h |
1250 |
2000 |
2000 |
5000 |
||
|
分界流量Q2m³/h |
2.5 |
6.4 |
10.0 |
25 |
||
|
最小流量Q1m³/h |
1.6 |
2.5 |
6.3 |
16 |
||
|
压力损失等级△p |
△p16 |
|||||
|
水压等级MAP |
MAP 10 |
|||||
|
温度等级T |
T50 |
|||||
|
最小读数L |
0.1 |
|||||
|
最大读数m³ |
9999999 |
|||||
|
长度mm |
350 |
450 |
500 |
600 |
||
|
宽度mm |
340 |
395 |
445 |
565 |
||
|
高度mm |
525 |
600 |
640 |
760 |
||
|
螺栓孔中心直径D1 |
295 |
350 |
400 |
515 |
||
|
连接螺栓X只数 |
M20x8 |
M20x12 |
M20x12 |
M24x16 |
||
|
重量kg |
63 |
85.5 |
122 |
143 |
||
|
准确度等级 |
1级/2级 |
|||||
|
口径DN |
500 |
600 |
800 |
|||
|
常用流量Q3m³/h |
6300 |
10000 |
16000 |
|||
|
量程比Q3/Q1 |
50-160/50-250 |
|||||
|
过载流量Q4m³/h |
7800 |
12000 |
20000 |
|||
|
分界流量Q2m³/h |
40 |
63 |
100 |
|||
|
最小流量Q1m³/h |
25 |
40 |
63 |
|||
|
压力损失等级△p |
△p16 |
|||||
|
水压等级MAP |
MAP 10 |
|||||
|
温度等级T |
T50 |
|||||
|
最小读数L |
0.1 |
|||||
|
最大读数m³ |
9999999 |
|||||
|
长度mm |
600 |
600 |
800 |
|||
|
宽度mm |
670 |
780 |
1015 |
|||
|
高度mm |
620 |
725 |
950 |
|||
|
螺栓孔中心直径D1 |
620 |
725 |
950 |
|||
|
连接螺栓X只数 |
M24x20 |
M28x20 |
M32x24 |
|||
|
重量kg |
186 |
261 |
||||
