产品特性：

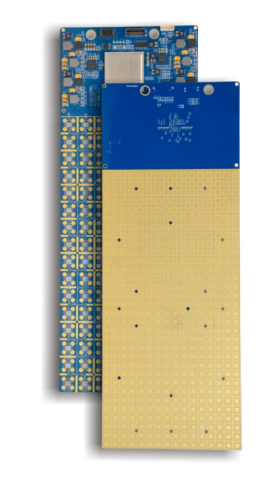

512个单元相控阵天线子阵
标准化子阵，可灵活组成更大规模的阵列
接收FDD模式波束形成射频电路
低功耗
波束扫描范围：±70°
12V电源供电
控制采用RS422通信接口
1/1
产品介绍
技术参数
|
项目 |
技术要求 |
备注 |
|
工作频段 |
17.7GHz-21.2GHz |
|
|
极化方式 |
左右旋圆极化可切换 |
|
|
圆维扫描范围 |
±70 |
|
|
G/T |
≥4.9DB/K@19.45GHz |
法向 |
|
扫描增益下降@19.45GHz |
离轴角30°：≤2dB |
|
|
离轴角45°：≤3dB |
||
|
离轴角60°：≤5dB |
||
|
离轴角70°：≤6.5dB |
||
|
轴比@19.45GHz |
法向：≤2dB |
|
|
离轴角30°：≤3dB |
||
|
离轴角45°：≤4dB |
||
|
离轴角60°：≤5.5dB |
||
|
离轴角70°：≤7dB |
||
|
工作电压 |
12V |
|
|
功耗 |
≤25.5W |
|
|
工作温度 |
-40℃-+55℃ |
|
|
存储温度 |
-40℃-+70℃ |
|
|
尺寸 |
287.6mm*108.8mm*3.5mm |
不含连接器 |
