产品特性：

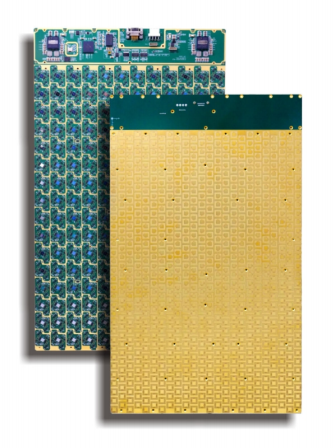

768个单元相控阵天线子阵
标准化子阵，可灵活组成更大规模的阵列
接收FDD模式波束形成射频电路
低功耗
波束扫描范围：±70°
12V电源供电
控制采用RS422通信接口
1/1
产品介绍
技术参数
|
项目 |
技术要求 |
备注 |
|
工作频段 |
10.7GH2-12.75GH2 |
|
|
极化方式 |
左右旋圆极化可切换／任意线极化 |
|
|
圆锥扫描范围 |
±70° |
|
|
G/T |
≥10dB/K@117GHz |
法向 |
|
扫描增益下降@11.7GHz |
离轴角30：≤2.5dB |
|
|
离轴角45°：≤3.5dB |
||
|
离轴角60°：≤5.5dB |
||
|
离轴角70°：≤7.0dB |
||
|
轴比@11.7GHz |
≤1.5dB |
|
|
工作电压 |
DC12V±1V |
|
|
功耗 |
≤97W |
|
|
工作温度 |
-40℃-+70℃ |
|
|
储存温度 |
-55℃-+85℃ |
|
|
尺寸 |
450mm*264mm*15mm |
不含连报器 |
