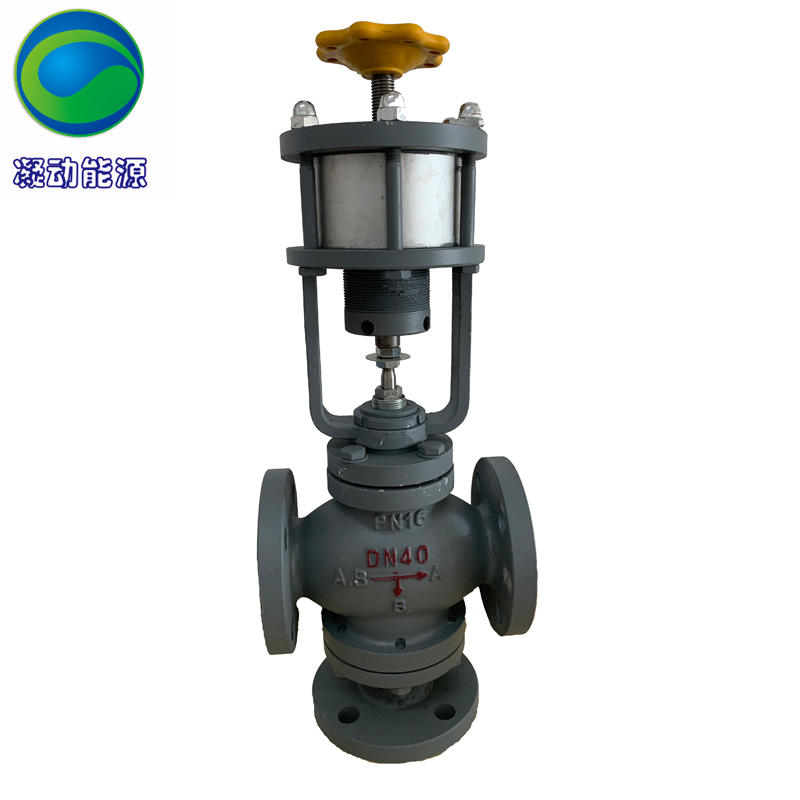

气动活塞切断阀概述
气动活塞式切断阀(简称气动活塞切断阀)，是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等特点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程与远程控制系统中。
气动活塞切断阀规格与技术参数
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
|
额定流量系数Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
||
|
额定行程(mm)
|
8
|
12
|
20
|
25
|
|||||
|
气缸直径(mm)
|
80
|
100
|
125
|
||||||
|
允许 泄漏量
|
硬密封
|
Ⅴ、Ⅵ级
|
|||||||
|
软密封
|
Ⅵ级
|
||||||||
|
工作温度℃
|
硬密封：-40～450 硬密封：-20～
|
||||||||
|
公称压力(MPa)
|
1.6 4.0
|
||||||||
|
信号压力(KPa)
|
0或400～600
|
||||||||
