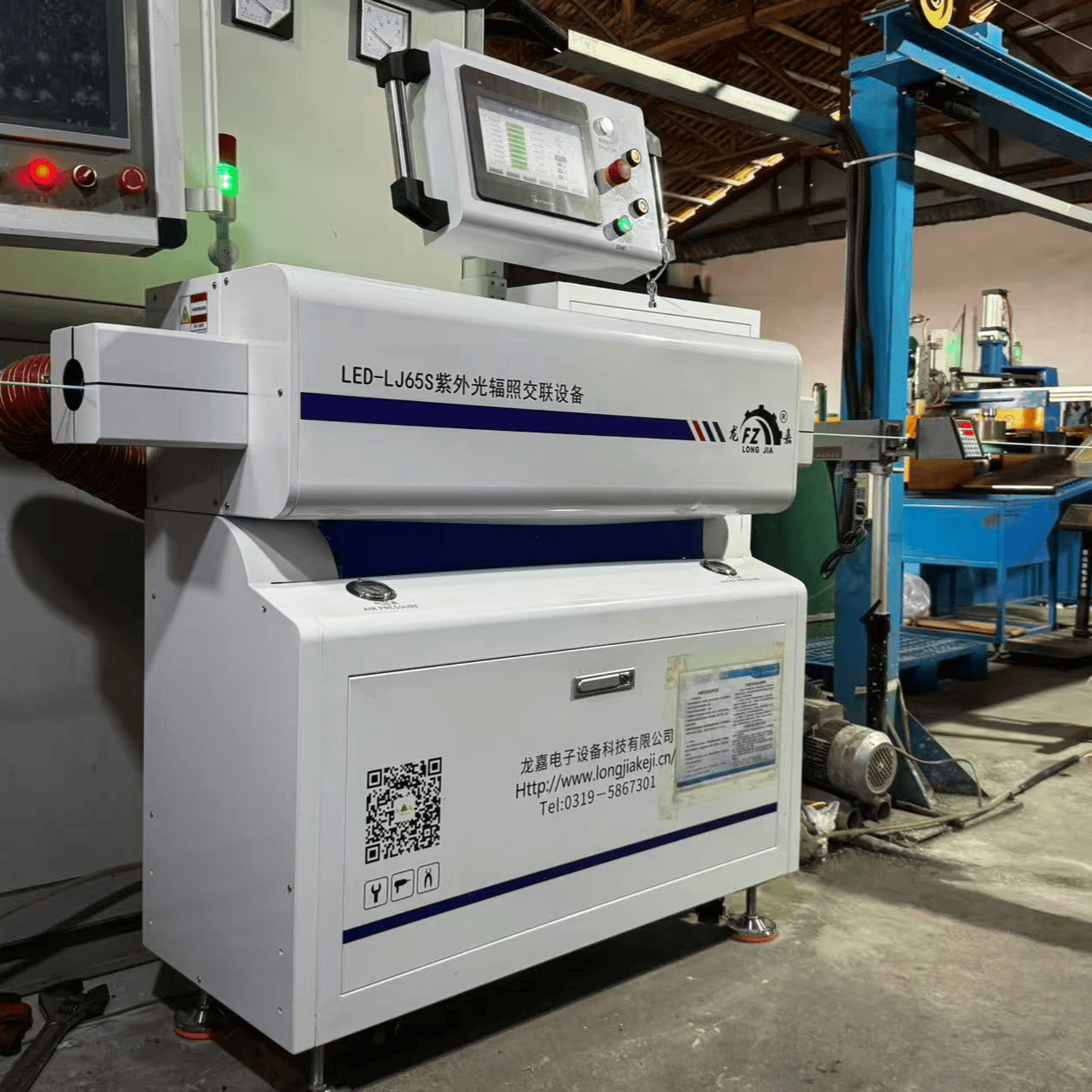

LED-LJ65S紫外光辐照交联设备是一款生产小线（16平方以下）的专用辐照交联设备，适用于绝缘料、低烟无卤料的交联反应，紫外光辐照交联法的工艺流程是采用紫外光作为辐射源，将混炼好的光交联聚烯烃配料挤塑包覆在导电线芯上，然后立即进入特制的辐照设备中进行熔融态光交联。光辐照交联后的绝缘线芯经过不同温度的冷却处理和其他的后续加工，即可获得光交联聚烯烃绝缘电线电缆产品。
该设备也可做分体机，分体机的设计是将灯源部分与电器控制部分分开，使辐照箱体占地面积更小，方便安装，本设计主要是为了方便原生产线的安装;另外电器控制部分可与挤塑机分开放置，这样在生产过程中材料产生的油烟不会对电器元件造成影响，周边环境温度相对较低、电源散热更好，因此电源使用寿命更长。
LED-LJ65型辐照交联设备性能指标
|
项 次 |
内 容 |
规 格 |
|
1 |
电 源 |
AC380V 50HZ(3φ5线） |
|
（以上功率包含冰水机，烟雾净化装置） |
||
|
2 |
用 途 |
电线线缆的UV紫外线辐照交联 |
|
3 |
适 用 尺 寸 |
有效照射直径 0-30MM 有效照射长度 1160MM |
|
4 |
外 观 尺寸 |
1500MM*924MM*1130MM(长*宽*高） |
|
5 |
UV电源系统 |
高精度电源控制,电源跳动1%检测,自动调节供电避免损坏,电源自带485通讯,联机方便.挤塑机与辐照主机可以联动。 |
|
6 |
灯 源 |
共有两组UV LED灯，每组6支交叉照射，组成圆周。避免了灯与灯之间光的对射。使用日本日亚芯片(采用无机封装工艺，灯管寿命30000小时）,液冷散热，延长LED使用寿命，采用先进的聚焦光学系统设计，保证快速交联反应。 |
|
7 |
耗 电 量 |
10℃-20℃/时 |
|
8 |
材 质 |
内外采用SS41#钢板经防锈处理后烤漆。 灯组采用铝合金设计。散热良好 |
|
9 |
控 制 面 板 |
人机界面 、启动开关、停止开关、紧急停止。（电器采用国际一线品牌） |
|
10 |
安 全 装 置 |
塑壳断路器,抽风马达过载保护、异常紧急开关、灯灭报警。 |
|
11 |
温度测量点 |
6 |
|
12 |
温度控制精度 |
±2℃ |
|
13 |
冷 却 方 式 |
外置冰水机，冷却液循环冷却 |
|
14 |
冷却系统控制 |
4路水冷 |
|
15 |
排 烟 装 置 |
等离子空气净化器（变频调控） |
|
16 |
结 构 方 式 |
灯源采用前后开合前翻方式。 电气电源与灯箱一体设计。节省空间，美观大方 |
|
17 |
配 备 |
5M电源线 |
LED-LJ65型辐照交联设备出线速度
|
导体截面mm² |
绝缘标称厚度mm |
生产速度m/min |
热延伸 |
热收缩 |
|
|
蓝色 |
红、黄、绿 |
||||
|
2.5 |
0.7 |
50-170 |
50-200 |
50-100 |
0-4 |
|
4.0 |
0.7 |
50-170 |
50-200 |
50-100 |
0-4 |
|
6.0 |
0.7 |
50-160 |
50-200 |
50-100 |
0-4 |
|
10 |
0.7 |
50-160 |
50-200 |
50-100 |
0-4 |
|
16 |
0.7 |
50-160 |
50-200 |
50-100 |
0-4 |
|
25 |
0.9 |
50-60 |
50-80 |
50-100 |
0-4 |
|
35 |
0.9 |
50-60 |
50-80 |
50-100 |
0-4 |
LED-LJ65分体式辐照交联设备
分体机介绍：
分体机的设计是将灯源部分与电器控制部分分开，使辐照箱体占地面积更小，方便安装，本设计主要是为了方便原生产线的安装;另外电器控制部分可与挤塑机分开放置，这样在生产过程中材料产生的油烟不会对电器元件造成影响，周边环境温度相对较低、电源散热更好，因比电源使用寿命更长。
