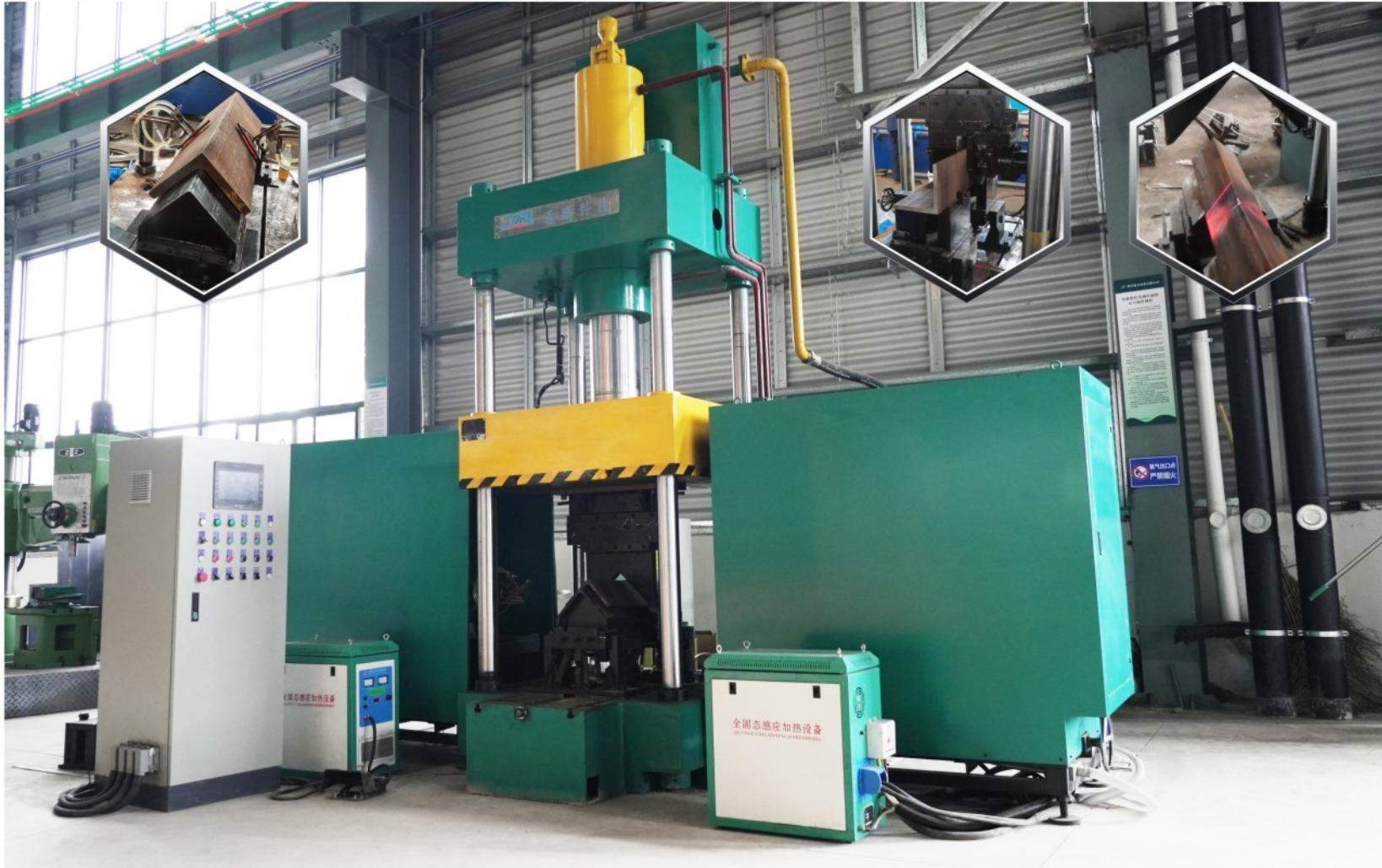

在铁塔加工生产中，对角钢的加热弯曲作业一直是各单位自制一些简易工装胎具进行作业，普遍存在劳动强度大、定位不准确的弊端。针对目前这种状况，我们组织技术人员对铁塔制造工艺进行长时间的研究，现设计出一种占地面积小、适应范围大、产品加工精度高、生产效率高、操作简单、使用安全的THQ系列"四柱式数控火曲机"。
1/1
产品介绍
技术参数
| 项目 |
THQ250 |
THQ360 |
|---|---|---|
|
设备用途 |
用于250以下角钢火曲折弯 |
用于360以下角钢火曲折弯 |
|
油缸压力(KN) |
1600 |
3150 |
|
油缸行程(mm) |
800 |
950 |
|
电源功率(Kw) |
15 |
15 |
|
加热功率(Kw) |
60*2 |
160*2 |
|
双曲加工范围(mm) |
L80*7-L250*32 |
L80*7-L350*40 |
|
双曲加工角度(°) |
40 |
30 |
|
正单曲加工范围(mm) |
L80*7-L200*18 |
L80*7-L300*30 |
|
正单曲加工角度(°) |
30 |
20 |
|
反单曲加工范围(mm) |
L80*7-L200*18 |
L80*7-L300*30 |
|
反单曲加工角度(°) |
25 |
20 |
|
曲板加工范围(mm) |
厚2-16，宽700 |
厚度2-20，宽900 |
|
曲板加工角度(°) |
0-150 |
|
|
角钢开合角范围(mm) |
L80*7-L200*16 |
L80*7-L300*30 |
|
角钢开合角度(°) |
± 20 |
± 16 |
|
数控轴数 |
3 |
3 |
|
外形尺寸(mm) |
3500*4500*4100 |
4200*4500*4100 |
