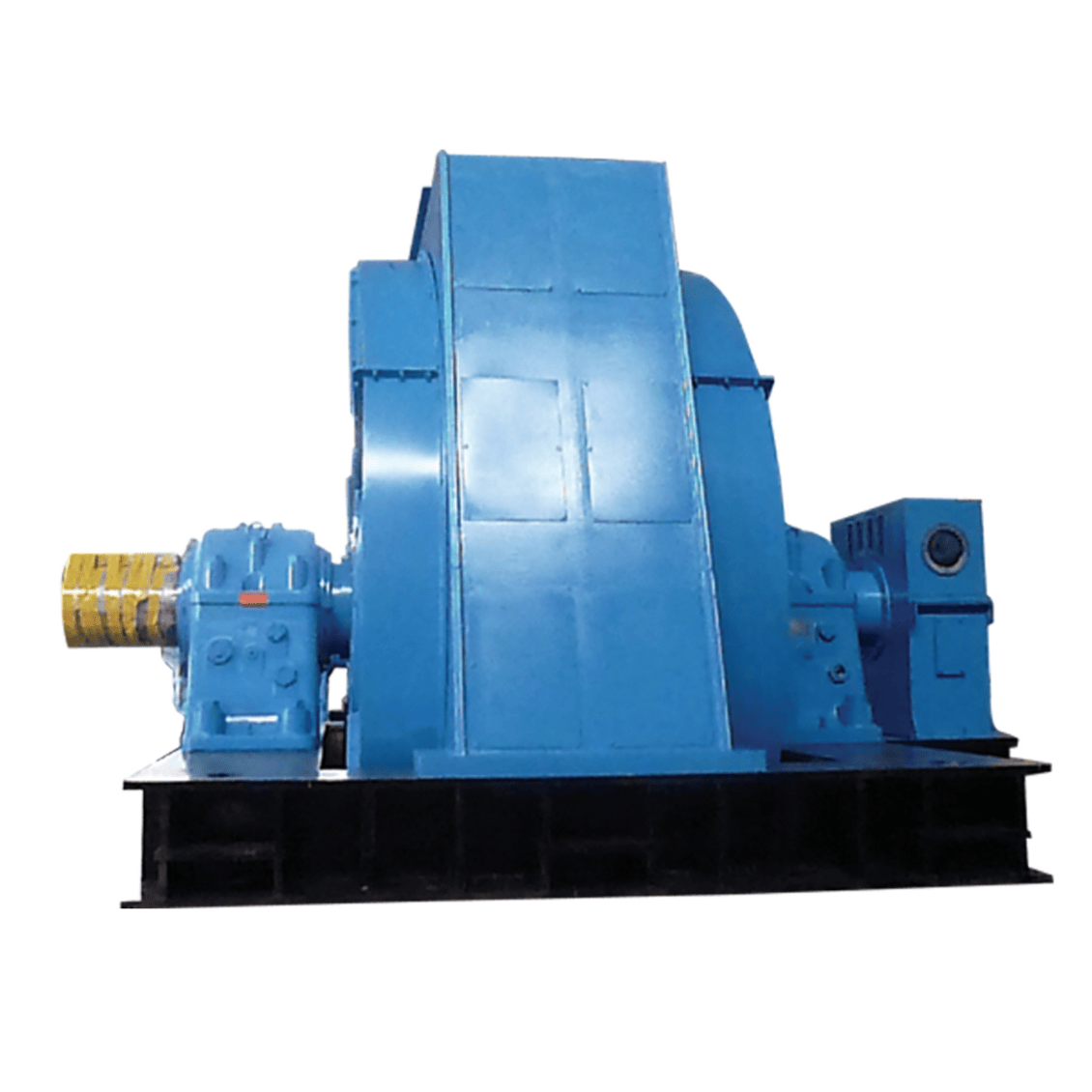

TK(TDK)系列同步电动机

      TK系列电动机为卧式结构，开启自扇冷结构，防护等级等同于IPOO。如采用其他防护等级和用户协商确定。根据压缩厂的配套要求，电动机的基本结构和安装形式可制成IM7311及IM5710两种，也可根据用户要求另议。电机由风扇、轴承，定子，转子，电刷与集电环等部件组成。
     电机的风扇为单向风扇，只能单向旋转，订货时请注明旋转方向。
     定子由机座、定子铁心、绕组等部件组成。机座为钢板焊接结构。定子铁心采用扇形硅钢片叠压而成。定子绕组采用F极绝缘。
     磁极铁芯采用薄钢板冲制的磁极冲片叠压而成，外套磁极线圈。绝缘等级F级。磁极上装有阻尼绕组。轴承为滑动轴承，由铸铁轴承座和浇有轴承合金的轴瓦等组成。润滑方式为自润滑或复合润滑。
    电刷与集电环:集电环为装配式结构。电刷装在恒压刷盒内，由导电板将电刷连接起来，刷架固定在轴承侧面。
    本系列电机由外接可控硅直流励磁电源励磁。
