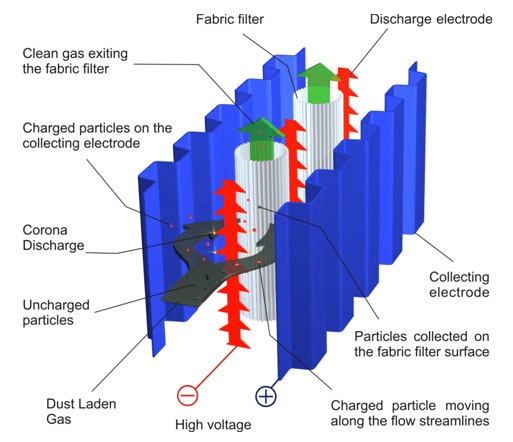

嵌入式电袋复合除尘器结构图
嵌入式电袋复合除尘器是一种独特的电袋复合除尘器，有别于在传统的前电、后袋复合除尘器，是将静电部分（放电极和收尘极）和滤袋交替排列布置，即嵌入混合式电袋除尘器。在收尘机理上，通过荷电粉尘使布袋的过滤特性发生变化，产生新的过滤机理，利用荷电粉尘的气溶胶效应，提高滤袋过滤效率。含尘烟气先通过电收尘区，烟气携带的大部分颗粒在到达滤袋之前被吸附在阳极板上，初步净化了烟气，之后通过收尘板的孔隙流向滤袋，通过过滤作用进一步净化烟气。在滤袋清灰时，电收尘区可有效地捕集滤袋清灰时的二次反扬尘，大大降低粉尘再次被夹带到滤袋上的可能性。收尘板位于滤袋的两侧，确保电晕放电过程中电火花不至危及滤袋。是今后发展前景十分远大的新型除尘装置。
本体由以下部分组成
净气室、顶棚、滤室内导流板、滤袋、灰斗、排风、烟气进出口系统、壳体、阴极系统、阳极系统、楼梯平台、高压电源装置和低压控制系统
