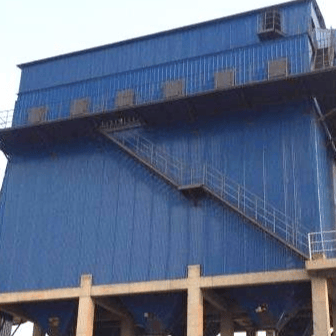

高净气室布袋除尘器

概述

GCDM型高净气室袋式除尘器是我公司在总结冶金、电力、 建材、固废行业上广泛运用的静电除尘器和长袋低压脉冲袋式除尘器多年来实践经验的基础上，并借鉴了国外一系列先进的锅炉除尘技术，开发 出的拥有自主知识产权的实用高效产品，它能更好的适应国内 锅炉和工业锅炉燃烧特点、烟气特性；充分考虑了锅炉运行过 程中可能出现的不良状况，如投油助燃、烟温异常、“四管” 爆裂等。

工作机理

含尘气体经除尘器的进口喇叭，进口喇叭内部设置有分级布风板，一部分大颗粒粉尘通过布风板分离后直接落入灰斗、其余粉尘在导流系统的引导下，随气流进入中箱体过滤区，吸附在滤袋外表面。过滤后的洁净气体透过滤袋经上箱体，经由排风管排出。

清灰系统工作原理：压缩空气通过输气管道将过滤后的空气输送到各个脉冲阀的储气罐。然后再通过固定喷吹管下部的喷嘴将压缩空气瞬时喷入滤袋，达到清灰的目的。

主要组成部分

由高净气室、中箱体、灰斗、气流分布系统、进风、出风烟道、脉冲喷吹系统、加热系统、防堵系统、保温系统、电气控制系统等组成。

处理风量范围

30000 ~ 3000000米³/h，出口排放浓度低于50-5-5mg/Nm³。

适用行业

冶金、建材、电力、轻工、化工、固废等行业。

主要创新点

● 高净气室技术
● 导流技术
● 净气室漏风率2%
● 组合式气流分布合，设备占地少
● 固定管喷吹技术
● 旁路阀零泄露技术
● 双节滤笼结构，便也检修
● 确保滤袋长寿命的技术措施
● 对烟气低温危设有防范与措施
● 自动检测与自动保护
● 在锅炉运行中发生爆管时除尘器的保护措施
● 进气烟温超过滤袋允许使用温度时的保护措施
● 锅炉启动时全投油及低负荷投油助燃时的保护措施
● 防止滤袋发生氧化腐蚀的技术措施
● 阻止滤料发生酸腐蚀的技术措施
● 除尘器灰斗防堵措施及灰斗设备必要的检修措施
● 针对不同烟气的特征，根据不同的工况及要求，通过一系列的技术措施，我们能够保证排放指标达到并小于：  5～20mg/Nm3

自主知识产权

1、专利技术——除尘器内部旁路设计技术
2、专利技术——旁路阀气体密封技术（低压气室密封装置）
3、专利技术——旁路阀开启控制自动调节技术
4、专利技术——工艺安全一键保护功能技术
5、专利技术——防火花装置
6、专利技术——零泄漏提升阀
7、专利技术——专用布袋除尘器

GCDM长袋脉冲系列布袋除尘器技术参数
