湿法脱硫塔

概述

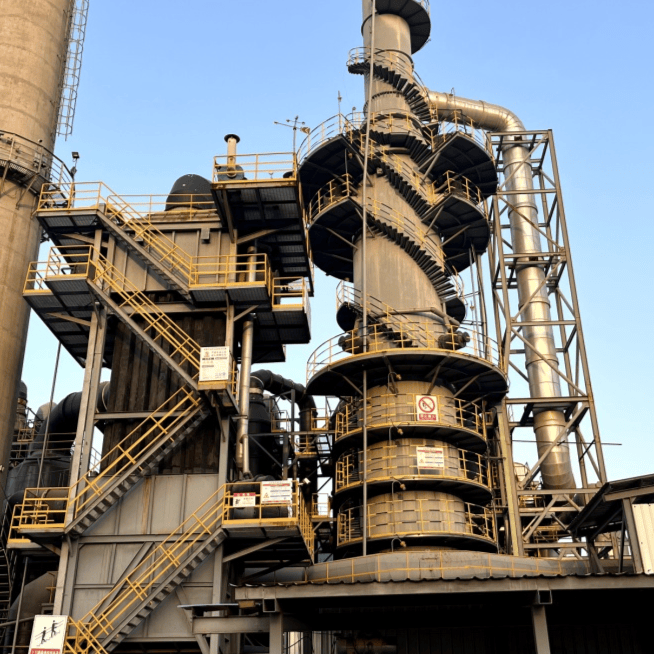

湿法脱硫塔是一种用来净化烟气中SO2气体的设备，是治理大气污染的理想设备。湿法脱硫塔由塔体、塔外楼梯平台、塔内外设备组成。其内部功能分为塔釜浆液循环区、塔中部烟气入口、塔中上部喷淋和除雾区域。其中，浆液循环区包括防止浆液沉降的侧入式搅拌器或脉冲悬浮管网、塔内过滤网、氧化空气管网；烟气入口上部设置有气流均布装置（可选项）；塔中上部的喷淋层根据脱硫效率可以选择3~6层，每层间距为1.8~2.0m，每一层设有多个高效脱硫喷嘴，覆盖率达到250%以上；除雾器根据液滴控制含量高低，可以选择平板式、屋脊式、管束式等多种形式。塔外有循环泵将浆液循环池与喷淋层相连接，每一台循环泵单独对应一层喷淋层。

工作机理

以石灰石为例，其原理如下:
烟气中SO₂、SO₃遇到液滴中的水后会发生如下反应：
SO₂ + H₂O → HSO₃^- + H⁺
SO₃ + H₂O → H₂SO₄
生成的H₂SO₄将被石灰石迅速中和，以维持SO₂和SO₃的有效而持久的吸收。
与石灰石反应
SO₂、SO₃与下降浆液液滴中的细小石灰石颗粒反应：
CaCO₃ + 2H⁺ + HSO₃^- → Ca²⁺ + HSO₃^-+CO₂↑+H₂O
CaCO₃ + H₂SO₄ → CaSO₄ + CO₂↑+H₂O
上述为离子反应，因此反应在溶液中发生，与石灰石的反应在吸收塔浆池中完成。


氧化反应

吹入吸收塔浆池的空气将亚硫酸盐氧化成硫酸盐：
氧化：2Ca^₂++2HSO₃^-+O₂→2CaSO₄+2H⁺
氧化反应后接着就是石膏结晶：
结晶：CaSO₄+2H₂O→CaSO₄·2H₂O

处理烟气量及浓度范围

10000~3000000m³/h，SO₂入口浓度≤12000mg/Nm³、SO₂出口排放浓度≤35mg/Nm³。

适用行业

电力、化工、轻工、冶金、建材、等行业的锅炉及窑炉烟气。

湿法脱硫塔的特点：

1、脱硫效率高，最高可达99.9%，特别适用于SO2含量高的烟气净化；
2、脱硫剂来源广泛，可以使用石灰石、生石灰、消石灰、氧化镁、造纸白泥等物质作为脱硫剂；
3、脱硫剂利用效率高，钙硫比一般为1.03左右；
4、脱硫产物可作为建材使用；
5、机组适用性强，系统利用率大于95%。

湿法脱硫塔技术参数 (部分)
