概述

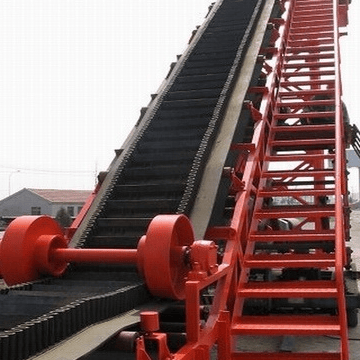

DJ型大倾角胶带输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边隔板的输送带(裙边输送带,裙边隔板输送带)。因此特别适用于大倾角输送。
主要组成部分
头尾轮、机架、各类托辊、滚筒、胶带、拉紧装置、配重块、安全装置、驱动装置、控制装置等组成。
大倾角波状挡边输送带由基带、挡边、横隔板3部分组成。挡边起防止物料测滑撒落的作用。为便于绕过滚筒，档边设计成波纹状；横隔板的作用是承托物料，为了实现大倾角输送，采用T型TC型。档边和横隔板是用二次硫化的方法与基带连接的，具有很高的连接强度。
应用工况环境
适用于大倾角（最大90°）连续输送物料。 输送物料堆积密度为 0.5～2.5t/m3，工作环境温度为-25℃～+40℃ 范围内。对于输送高温、酸碱、油类或有机溶剂等成分的物料，需采用特殊的挡边输送带。
应用行业
可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶、热电等行业。
主要创新点
●输送量大，垂直提升高度可达200m。
●节省设备占地面积。在垂直输送物料时，物料粒度最大可达200mm。
●彻底解决普通花纹胶带输送机所不能达到的输送角度。从水平到倾斜(或垂直)能平稳过渡；
●能耗低、结构简单、维护方便。
●胶带强度高，使用寿命长。
●总体投资费用低，可节约投资费用的20%-30%
●适宜输送易撒落的粉状、粒状、小块状、糊状及液态状物料；
主要技术参数
|
带宽 (mm) |
300 |
400 |
500 |
650 |
800 |
1000 |
|||||||||
|
挡边高H(mm) |
40 |
60 |
80 |
80 |
120 |
80 |
120 |
160 |
120 |
160 |
200 |
160 |
200 |
240 |
|
|
输送量 (原煤，带速1m/s)m3/h |
30 ° |
16 |
28 |
36 |
50 |
70 |
74 |
105 |
122 |
135 |
164 |
204 |
240 |
300 |
359 |
|
45 ° |
12 |
19 |
25 |
33 |
60 |
49 |
90 |
106 |
116 |
142 |
175 |
195 |
240 |
310 |
|
|
60 ° |
9 |
15 |
19 |
23 |
41 |
35 |
61 |
75 |
78 |
100 |
120 |
137 |
165 |
210 |
|
|
90 ° |
5 |
9 |
11 |
15 |
24 |
23 |
36 |
45 |
46 |
60 |
85 |
82 |
120 |
145 |
|
注：1、输送量按带速V=1.0m/s计算
2、输送量按水平面积计算（即物料动堆积角 P=0）
