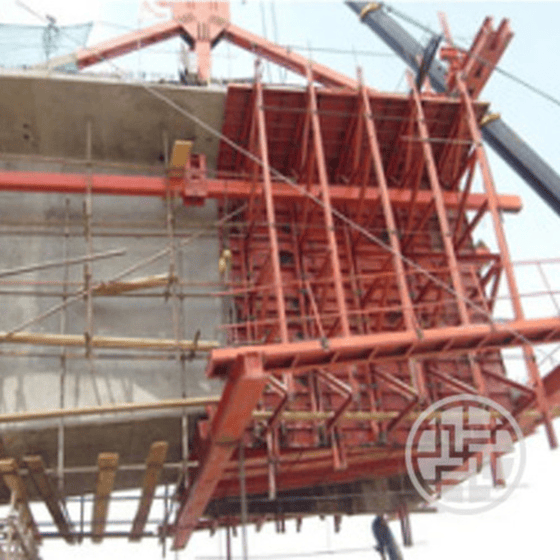

现浇梁挂篮模板

一、 产品概述与定义

挂篮是大跨度连续梁、连续刚构桥及斜拉桥在采用悬臂现浇施工法时的核心承重结构与移动作业平台 。

挂篮主要锚固悬挂在已浇筑完成的梁段上，为下一个节段（标准节段长通常为 3~5m）的钢筋绑扎、预应力管道敷设、混凝土浇筑及张拉作业提供空中施工平台 。当完成一个节段施工并张拉预应力后，挂篮即可沿着梁顶轨道自行前移固定，循环进行下一节段施工，直至全桥悬臂灌注完成 。

二、 挂篮的系统分类

挂篮根据构造形式、移动方式及抗倾覆受力特点可分为以下几类 ：

1. 按构造形式分类：

三角形挂篮：结构简单，传力路径明确，刚度大、变形小，是目前应用极广泛的主流机型之一 。

菱形 / 变异菱形挂篮：重心低、稳定性好，梁顶上方无纵向交叉干扰，操作空间开阔 。

前支点（牵索式）挂篮：适用于斜拉桥或超大截面重型梁段施工，能显著降低挂篮自身弯矩 。

其他：弓弦式、斜拉式、型钢式、桁架式、混合式等 。

1. 按受力/承重布置分类：

• 上承式挂篮：承重主桁架位于梁顶上部。
• 下承式挂篮：承重主桁架位于梁下部，空间利用率高，特别适合建筑净空受限（如上方有高压线、既有线）的工况 。

     2. 按移动方式分类：滑动式、滚动式及组合式 。

     3.按平衡/抗倾覆方式分类：锚固式（利用后锚固对抗倾覆）、压重式及半压重锚固式 。

三、 挂篮的四大核心系统组成

挂篮各子系统自成体系，互相配合 ：

1. 主桁承重系统 (Main Truss)

   • 由主桁架、横梁、立柱及斜拉杆组成，承担混凝土自重、模板重及施工荷载，通常采用高强度结构钢精工制作 。

2. 模板系统 (Formwork System)

   • 包括外侧模、内模、底模平台（底笼）及端头模板 。外侧模与底模随挂篮整体前移；内模通常设计为液压或机械脱模的整体滑移走架系统 。

3. 吊挂与锚固系统

• 吊挂系统：采用高强精轧螺纹钢吊杆将底模平台与外侧模悬挂在主桁架上 。
• 后锚固系统：利用预埋在已浇梁顶的精轧螺纹钢将主桁尾部牢牢固定，取消传统庞大的尾部压重 。

     4. 走行与止推系统

• • 包含铺设在梁顶的专用轨道、反扣轮/止推装置及液压千斤顶（或牵引设备），实现挂篮平稳、安全前移 。
