➤ 产品简介

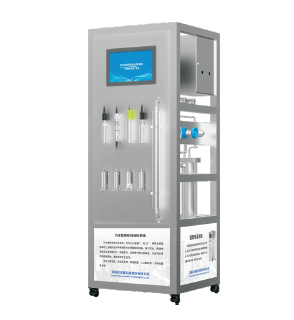

汽水取样在线分析系统，作为火力发电厂、化工厂、供热系统等高等级工业锅炉运行中关键的汽水质量监控设备，用于安全、精准地采集高温高压锅炉水、饱和蒸汽、过热蒸汽等介质样品，以监测水质、控制结垢腐蚀、保障系统安全运行。系统主要包括：高温高压架、恒温装置、人工取样架、分析仪器单元等。
高温高压架由高温排污系统、预冷装置、减温减压系统、样水切换系统组成。包括高温高压截止阀、冷却器、缓冲式高压过滤器、减压阀、安全阀等部件。
恒温装置既是把监测的样水恒定在25℃附近，保证了化学在线仪表测量水样数据的准确性，减小温度补偿带来的误差，使得整个水汽监督系统可靠、稳定的正常运行。
分析仪器单元分提供人工取样和在线分析。人工取样作为巡检人员周期性/定时采集样水采样点，在线分析每4根样不同工艺点的样水进行配置参数，参数包括：电导、氢电导、pH、溶解氧、钠离子、硅酸盐、磷酸盐等。
➤ 主要性能特点
● 整体不锈钢材质，满足工业现场长期无析出、无故障运行；
● 高/低温分区，多级样水减温/减压/冷却装置一体化系统；
● 显著恒温、恒压、恒流控制系统，保证样水温度25±2℃；
● 多级限流减压装置，确保被测水样持续维持在250ml/min；
● 系统设有主路样水超温和预保护功能，避免损坏后级仪器；
● 设置有多级过滤防护装置，避免干扰仪器测量精度；
● 设置有汽水电化学在线仪表分析和人工取样分析端口；
● 取样架数据感知终端，数据直线多路、数据入网；
● 预留氧气和被检测液流量模块，自动跟踪补偿精度。
➤ 主要技术参数
| 仪器名称 | 汽水取样在线分析系统 | |
| 仪器型号 | SAD-9000 | |
| 汽水入口参数 | 压力：≤38MPa 温度：≤650℃ | |
| 冷却水参数 | 125MW以下机组 | (10～20)T/H |
| 250MW以下机组 | (15～20)T/H | |
| 300MW以下机组 | (18～22)T/H | |
| 300MW以上机组 | (20～22)T/H | |
| 冷却水要求 | 压力：＞0.26MPa 温度：≤35℃ | |
| 高温架 样水出口参数 |
样水压力 | (0.1～0.5)MPa |
| 样水温度 | ≤冷却水温度2℃ | |
| 样水流量 | (1200～3000)mL/min | |
| 恒温装置 样水出口参数 |
样水压力 | ≤0.35MPa |
| 样水流量 | (600～800)mL/min | |
| 恒温后样水温度 | 25±1℃ | |
| 人工取样流量 | (500～700)mL/min | |
| 分析仪器 | □电导 □氢电导 □pH □溶解氧 □钠离子 □硅酸盐 □磷酸盐 | |
