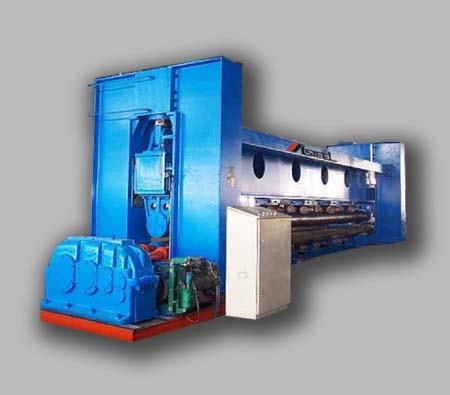

船用三辊卷板机

该机结构型式三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞杆而获得，为液压传动；两下辊作旋转运动，通过减速机的输出齿轮与上辊齿轮啮合，为卷制板材提供扭矩；卷板机在两下辊下部设有多组托辊，......该机结构型式三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞杆而获得，为液压传动；两下辊作旋转运动，通过减速机的输出齿轮与上辊齿轮啮合，为卷制板材提供扭矩；卷板机在两下辊下部设有多组托辊，以提高下辊的刚度，并可进行垂直调节；在上辊的上部设有刚性大梁，在大梁与上辊之间设有多组托辊，以提高上辊的刚度；适用于超宽圆弧形零件的卷制。
