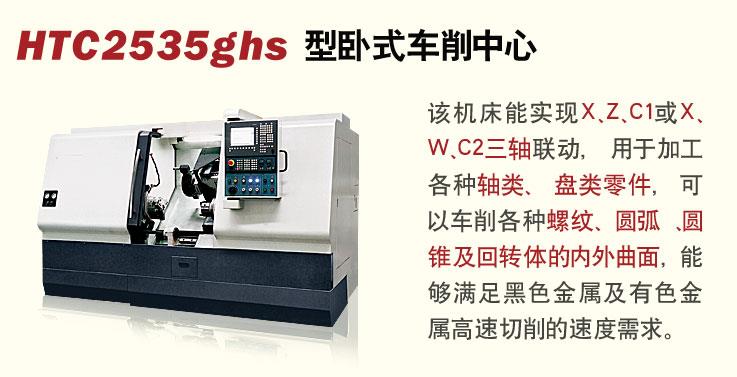

HTC2535ghs卧式车削中心是具有铣削功能的高速、高效车削中心。在设计上采用了对置式双主轴结构，除了具有车削功能外，还增加了钻、铣功能及第二主轴功能，该机床能实现X、Z、C1或X、W、C2三轴联动，可用于加工各种轴类、盘类零件，可以车削......HTC2535ghs卧式车削中心是具有铣削功能的高速、高效车削中心。在设计上采用了对置式双主轴结构，除了具有车削功能外，还增加了钻、铣功能及第二主轴功能，该机床能实现X、Z、C1或X、W、C2三轴联动，可用于加工各种轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，能够满足黑色金属及有色金属高速切削的速度需求，同时具有钻孔、攻丝和铣削功能。设计中对主轴、床身、床鞍、第二主轴等部件的刚度进行合理分配，大大提高了整体的刚性，确保了高速运转、重切时的稳定性，因而本机床的加工精度IT-IT6，表面粗糙度Ra0.4um(有色金属)，Ra0.8um(黑色金属)。作为通用性极高的机床，本机床除可供汽车、摩托车等行业使用外，也可供模具制造、航空航天、兵器工业等其它机械加工行业使用，应用十分广泛。 床身上最大回转直径 mm 460 最大切削长度 mm 350 最大切削直径 mm 250 滑板上最大回转直径 mm 250 第一主轴端部型式及代号 A2-8 第一主轴前端孔锥度 1:20 第一主轴通孔直径 mm 75 第一主轴最高转速 r/min 4500 第一主轴最大输出扭矩 Nm 218 第一主轴转速级数 无级 第一主电机输出功率 kW 17.7 标准卡盘 卡盘直径 inch 10" 第二主轴端部型式及代号 A2-5 第二主轴前端孔锥度 莫氏圆锥5号 第二主轴通孔直径 mm 35 第二主轴最高转速 r/min 6000 第二主轴最大输出扭矩 Nm 83 第二主轴转速级数 无级 第二主电机输出功率 kW 13 标准卡盘 卡盘直径 inch 6" X/Z/W轴快移速度 m/min 30/30/20 X/Z/W/Y轴行程 mm 195/530/530/±40 刀架形式 工位 卧式12 刀架转位时间(每工位包括定位、锁紧） s 0.34 加工精度 IT5-IT6 加工工件表面粗糙度 μm Ra0.8 端齿盘直径 刀具尺寸 mm 270 外圆刀 mm 20×20×100 镗刀杆直径 φ32 刀盘可否就近选刀 可选 最大承重 盘类件 kg 30 轴类件 kg 60 机床重量总重 kg 5500 中心高（距床身底面） mm 1074 机床 外型长×宽×高 mm 3250×2010×2190
