一、概述：

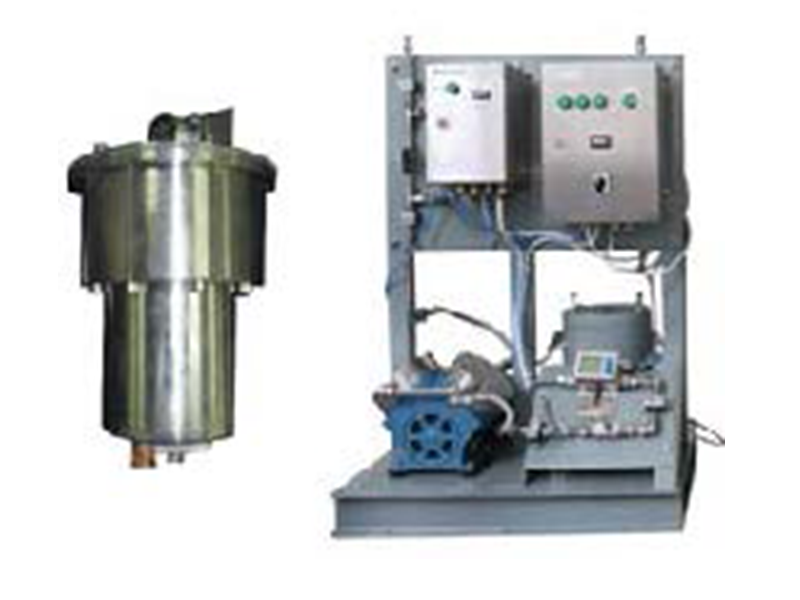

H2NGM02型高量程惰性气体监测仪，主要用于监测事故下空气中高活度浓度的放射性气体。通过对待测空气进行取样分析，利用流气式电离室实时测量空气中放射性气体(⁸⁵Kr、¹³Xe、⁴¹Ar)含量，监督核设施在事故下向周围环境排放的放射性气体比活度，是判断和估计核设施对周边环境影响的重要设备。H2NGM02型高量程惰性气体监测仪由取样单元、探测装置、前端电子学后端电子学等几部分组成，其中就地处理显示单元(LPDU)、电气控制箱(EU)和接线箱(JB)可以由其他外部电子学独立组件或者集成组件代替，用来提供电源和传输处理探测器信号和各种模拟量信号。

二、仪器特点：

1、集成架构，体积小，重量轻；

2、离线取样测量方式，不受测量对象所在区域严酷环境影响；

3、取样系统集成在台架上，安装和维护方便；

4、系统自带抽气泵，不需要额外提供动力；

5、系统内含压力计和流量计不需要其它设备配合；

6、可独立完成事故下高量程放射性气体监测；

7、核安全1E级产品，符合RCCE标准(K3级鉴定)。

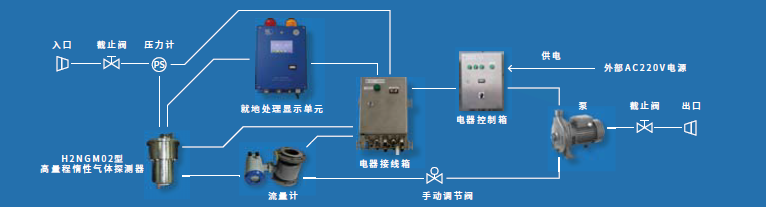

三、H2NGM02型高量程惰性气体监测仪原理图：

1、探测器类型：流气式电离室；

2、测量方式：取样测量；

3、测量对象：β放射性气体；

4、能量范围：0.08~3MeV；

5、测量范围：3.7×10⁷~3.7×10¹⁵Bq/m^3；

6、相对误差：<20%；

7、流量：35±15L/min；

8、功率：1.5kW；

9、工作温度：-20°C~60°C(探测装置)；0°C~60°(电子设备)；

10、防护等级：IP65(测量设备)；IP54(泵)；

11、台架尺寸：860mm×690mm×1290mm(长×宽×高)；

12、设备台架重量：~300kg。
