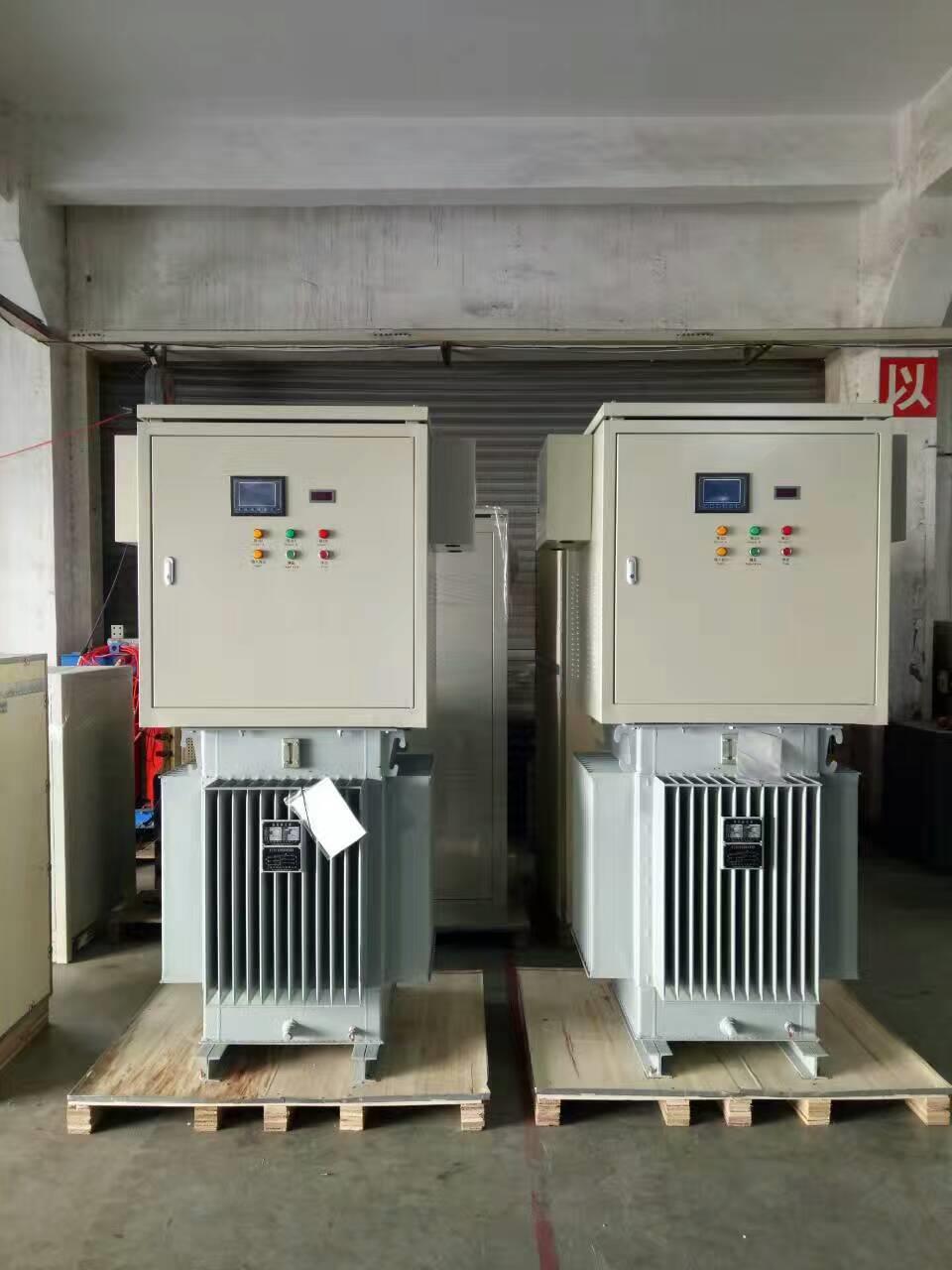

油浸式稳压器由调压变压器TS（包括油箱、定子、转子顶盖、传动控制电机M、手轮机构及控制线路板调压控制二次线路元件）等组成。通过电传电动机或手轮机构及齿轮耦合来实现转动调压，转动范围在180o内，并在油箱上端设有电器限位及机械限位......油浸式稳压器由调压变压器TS（包括油箱、定子、转子顶盖、传动控制电机M、手轮机构及控制线路板调压控制二次线路元件）等组成。通过电传电动机或手轮机构及齿轮耦合来实现转动调压，转动范围在180o内，并在油箱上端设有电器限位及机械限位，电器限位由行程开关来切断电动机电源，机械限位由保护螺栓来阻断其转动极限。定子绕组及转子绕组通过底坐架固定，放入油箱中，箱内装有10#变压器油，在负载产生热量时，通过油浸冷却方式，经散热管散热。
