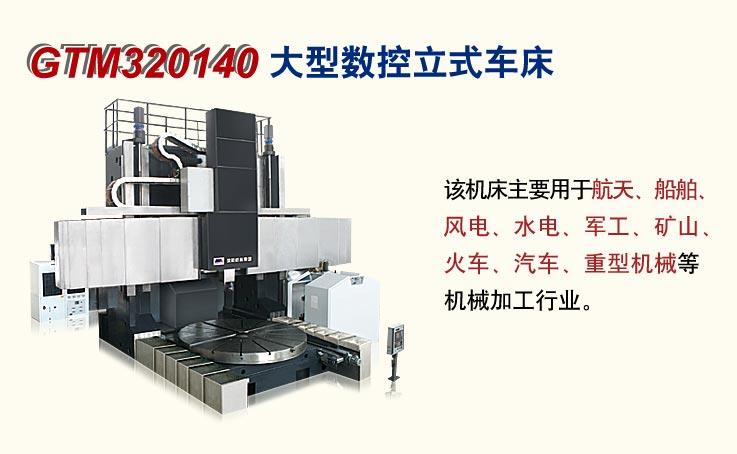

GTM系列机床可实现GTM-f系列机床功能基础上，同时可以实现外圆、内孔、平面、斜面、曲面、沟槽等的铣削加工及镗孔、钻孔、攻丝等加工功能。增加Y轴功能。主驱动采用大功率宽调速双主轴驱动电机控制，在车削状态下，双驱动电机采用主从控制......GTM系列机床可实现GTM-f系列机床功能基础上，同时可以实现外圆、内孔、平面、斜面、曲面、沟槽等的铣削加工及镗孔、钻孔、攻丝等加工功能。增加Y轴功能。主驱动采用大功率宽调速双主轴驱动电机控制，在车削状态下，双驱动电机采用主从控制。在铣削状态下，双驱动电机采用电子预载消隙控制。 工作台及工件载荷采用静压导轨控制支撑，工作台采用静压导轨承载能力大、磨损小、运转精度高和寿命长。 X、Z轴采用静压导轨，提高了导向刚度，降低了摩擦系数，提高了轴的定位精度和重复定位精度，延长了机床的使用寿命。 采用多种附件头配置并可以全自动交换，可根据使用要求，选带直镗铣头、直角镗铣头、多工位车刀架、万能镗铣头等。 滑枕内装技术，分度电机等集成在滑枕内部，结构紧凑，提高了可靠性。 横梁升降采用同步驱动控制技术，速度快且平稳，定位精度高。 GTM320140 工作台直径mm2500/2800 最大回转直径mm3200 最大加工直径mm3200 立柱间距mm3040 加工工件高度mm2500 最大切削力kN50 最大工件重量ton25 主电机功率kW/AC110(=55×2) 工作台 车削时转速rpm0-180 铣削时转速(C轴)rpm0-5 工作台最大扭矩kNm70 夹爪数量个4 滑枕 滑枕截面尺寸mm240×280 滑枕伸入最小车孔直径mm375 行程 滑板行程(X轴) -1900/+2800 滑枕行程(Z轴)mm1400/1600 龙门移动行程(Y轴)mm±1600 横梁行程(W轴)mm1700 进给速度 进给速度(X/Z轴)mm/min0-16000 进给速度(Y轴) mm/min0-8000 快移速度快移速度(X/Z轴)mm/min16000 龙门快移速度(Y轴)mm/min8000 横梁快移速度(W轴)mm/min4000 镗铣轴镗铣轴最高转速rpm3150 镗铣轴最大力矩Nm2400 镗铣轴功率(100%)kW52 镗铣刀柄ISO50 刀库 附件头库工位6 铣刀库工位28(卧式6工位、立式22工位)
