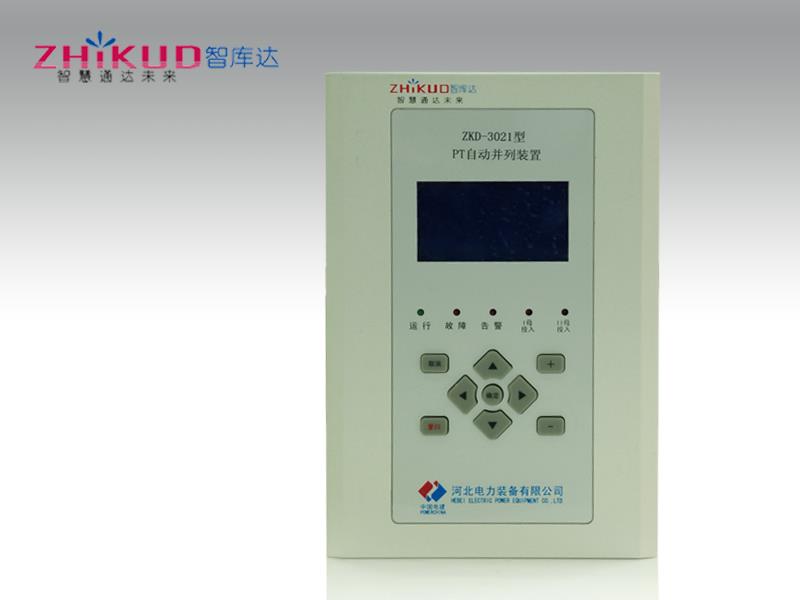

ZKD-3021型PT自动并列装置

ZKD-3021型 PT自动并列装置用于PT并列。装置通过主要判断PT位置、分段断路器位置、分段隔离刀闸1位置、分段隔离刀闸2位置及判断两组PT线电压是否有压，自动完成PT并列，为其它控制设备提供有效的母线三相电压。装置有8个模拟量输入通道。实......ZKD-3021型 PT自动并列装置用于PT并列。装置通过主要判断PT位置、分段断路器位置、分段隔离刀闸1位置、分段隔离刀闸2位置及判断两组PT线电压是否有压，自动完成PT并列，为其它控制设备提供有效的母线三相电压。装置有8个模拟量输入通道。实时测量Ⅰ段母线线电压（Uab1，Ubc1，Uca1）；Ⅱ段母线线电压（Uab2，Ubc2，Uca2）；两段母线的零序电压（3Uo1，3Uo2）；两段母线的频率（F1，F2）。装置有11个220/110V DC强电开关量输入回路，分别为1G，2G远控，自动，手动，手动并列，手动解列。分别采集PT 1G，PT 2G，远控，自动，手动，手动并列，手动解列。装置有6组出口接点，每组均1副。对每组出口接点，可经出口重动回路转换为多副接点。
