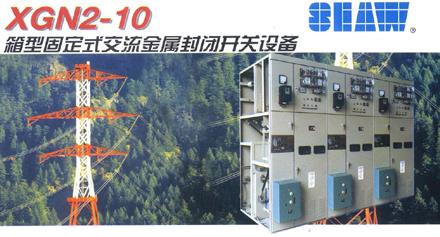

XGN2-10箱型固定式交流金属封闭开关设备

XGN2-10箱型固定式交流金属封闭开关设备(简称开关柜)用于3、6、10kV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备。具有对电路控制保护和监测等功能。其母线系统为单母线及单线线带旁路母线。并可派生出双母线结构。 本开关......XGN2-10箱型固定式交流金属封闭开关设备(简称开关柜)用于3、6、10kV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备。具有对电路控制保护和监测等功能。其母线系统为单母线及单线线带旁路母线。并可派生出双母线结构。 本开关柜符合国家标准GB3906《3～35kV交流金属封闭开关设备》及国防标准IEC298的要求，并具有一套完善的性能可靠、功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。 开关柜的主开关采用SN10-10型系列少油断路器及ZN28A-10型系列真空断路器。少油断路器配用CD10系列电磁操动机构或CT8弹簧操动机构；真空断路器可配用CD17系列电磁操动机构成CT17或CT19B弹簧操动机构，隔离开关采用GN30-10旋转式隔离开关系列产品
