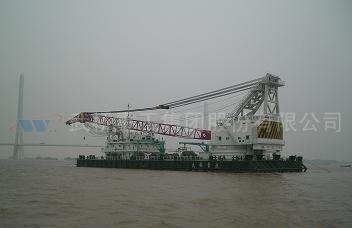

“雪浪号”400t全回转起重船起重机

一、概述本起重机为动臂、全回转、全液压传动的船用起重机。主要应用于我国沿海遮蔽水域及长江上的桥梁工程施工起重作业，可完成桥梁施工作业中的桥梁基础围堰施工、钢护筒插打、水上施工平台吊装及平台设备吊装、钢筋笼安装、预制桥梁构件......一、概述本起重机为动臂、全回转、全液压传动的船用起重机。主要应用于我国沿海遮蔽水域及长江上的桥梁工程施工起重作业，可完成桥梁施工作业中的桥梁基础围堰施工、钢护筒插打、水上施工平台吊装及平台设备吊装、钢筋笼安装、预制桥梁构件安装架设等各项工作。 起重机安装在船体上，起重机的最大起重量为400t，最大起升高度65m（副起升高度可达77m）；拖航时起重机的吊臂搁放在船尾方向的专用支架上，此时起重机的最大高度距水面23.81m。二、主要技术参数额定起重量： 主钩：全回转/幅度 350t/31m 船艏固定吊/幅度 400t/30m 副钩：全回转/幅度 80t/50m 索具钩： 10t 最大起升高度： 主钩： 65m 副钩： 72m 改装加长型副臂后副钩最大起升高度： 77m 主钩最小/最大工作幅度： 24.5m/65m 副钩最小/最大工作幅度： 26.64m/70m 起升速度： 主钩： 0~3m/min 副钩： 0~10m/min 变幅时间： 900s 回转速度： 0~0.3r/min 起升滑轮倍率: 主钩： 20 副钩： 8 变幅滑轮倍率： 28 钢丝绳直径和型号： 主钩钢丝绳：6T×36SW+IWR-1770-Φ40mm 副钩钢丝绳：6T×36SW+IWR-1770-Φ28mm 变幅钢丝绳：6T×36SW+IWR-1770-Φ40mm 索具钩钢丝绳：6T×36SW+IWR-1770-Φ28mm 钢丝绳破断拉力： 主钩和变幅钢丝绳： 113t 副钩和索具钩钢丝绳： 49.8t 机构级别： M4 主起升机构卷扬机型号： ZHP4.32-EG 变幅机构卷扬机型号： ZHP4.33-EG 副起升机构卷扬机型号： ZHP4.29-EG 索具起升机构卷扬机型号： ZHP4.29-EG 回转减速器总成型号： ZHP5.32L 动力驱动：柴油机驱动、采用2台Cummins船用柴油机，参数为1800rpm、317KW 起重机允许倾斜角度： 全回转工况：船舶横倾3度、纵倾2度 船艏固定吊：船舶横倾1度、纵倾2度 静置、拖航工况：船舶横摇角8度
