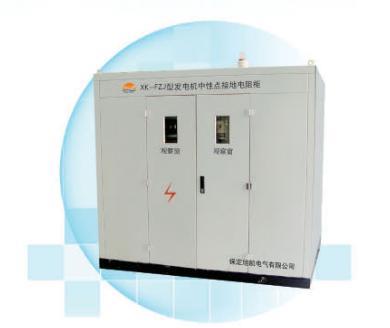

XK-FZJ型发电机中性点接地电阻柜

一、产品概述 XK-FZJ型中性点接地电阻柜适用于10.5kV～24 kV、50Hz发电厂中压系统中，是用于连接变压器或发电机与大地之间的一种限流保护电气设备。当发电厂中压系统内部出现故障时（二相短路、单相接地、单相断路等），发电厂中压系统中性......一、产品概述 XK-FZJ型中性点接地电阻柜适用于10.5kV～24 kV、50Hz发电厂中压系统中，是用于连接变压器或发电机与大地之间的一种限流保护电气设备。当发电厂中压系统内部出现故障时（二相短路、单相接地、单相断路等），发电厂中压系统中性点将产生偏移,此时中性点接地电阻将发电厂中压系统中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时进行检测实现跳闸,避免发电厂中压系统和电气设备遭到破坏。中性点接地电阻在发电厂中压系统正常工作时,由于中性点对地电压很小,几乎为零,因此流过中性点接地电阻的接地电流特别小。当发电厂中压系统发生故障时,流过中性点接地电阻的电流较大,但持续很短,一般不超过10秒。因此中性点接地电阻箱通常设计为短时工作制,不考虑长期通过大电流的能力。
