一、概述：

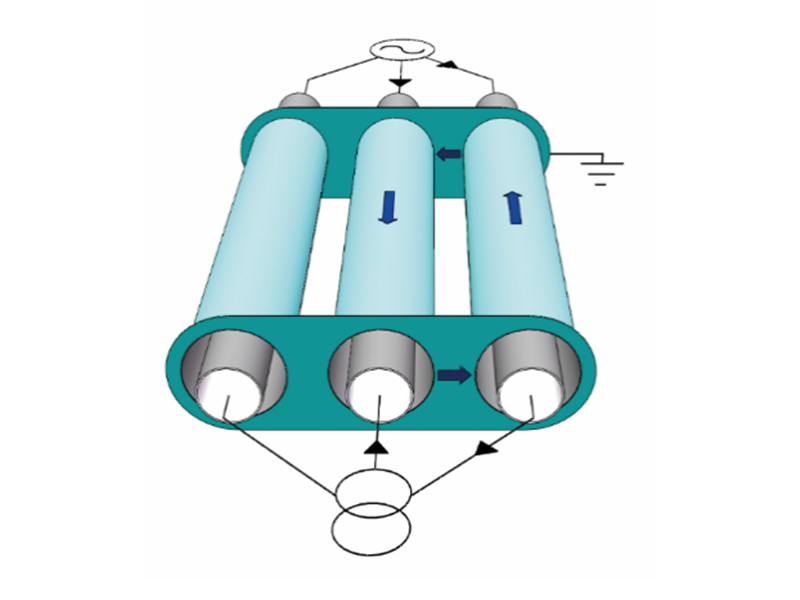

1、全连式离相封闭母线的三相外壳通过端部的短路板形成闭合回路，使导体和外壳分别相当于短路变压器的一次线圈和二次线圈，导体电流所产生的磁场在外壳中感应出大小相等、方向相反的电流，致使外壳外部的磁场几乎为零。正是全连式离相封闭母线这种独特的工作特性，使得其成为大电流传输的最佳方式。

2、全连式离相封闭母线的主要特点有以下几方面：

（1）彻底解决了大电流所产生的钢结构发热的突出问题；

（2）大大降低了短路时母线所承受的电动力，降低了对母线支撑结构的机械强度要求；

（3）良好的密封提髙了母线的安全可靠性；

（4）当电流较大时，封闭的外壳可作为通风冷却用的管道，以强迫风冷模式运行，大大减小了母线的外形尺寸；

二、产品特点 Characteristics of Bus：

1、离相封闭母线采用最先进的全连式结构,设计优化,合理,运行稳定可靠。采用自然冷却或强迫风冷系统；

2、离相封闭母线是将各相母线导体分别用绝缘子支撑并封闭于各自的外壳之中，外壳本身在电气上连通，并在首末端用短路板将三相外壳短接，构成三相外壳回路；

3、离相封闭母线与以往应用的敞露式母线相比较，由于带电的母线导体被封闭在接地的金属外壳内，基本上杜绝了相间短路，因而提高了母线运行的安全可靠性；

4、离相封闭母线由于外壳环流及涡流的屏蔽作用，大大减小了短路时的电动力及附近钢构件的电能损耗。

三、适用范围 ：

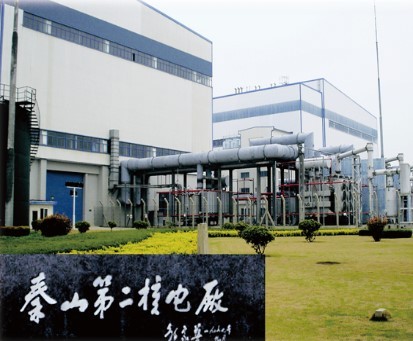

封闭母线是一种新型的高压电器产品，它的用途是将大量集中的电力从一点输送到另一点，如从发电机到主变压器、从变压器到配电装置等的电力传输，因此,在火电厂、水电厂、核电厂、抽水蓳能电站、风力发电厂以及10kV、35kV变电站中均得到广泛应用。

四、结构图：

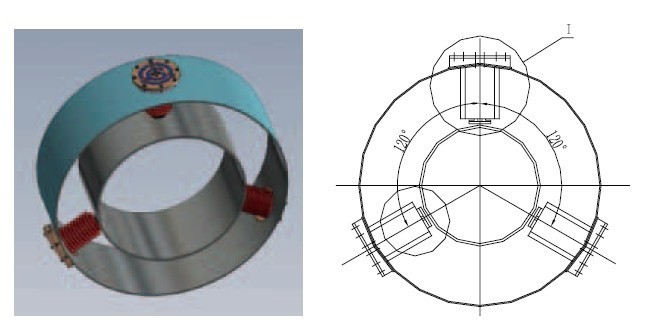

	三绝缘子支持结构：导体支持结构采用在同一横截面上3只绝缘子倒“Y"型布置，且三只绝缘子相互成120 度的角度。 Three Insulators Support Structure: three insulators are arranged in the same cross section in inverted Y type and each insulator forms 120 degree angle with the other two.

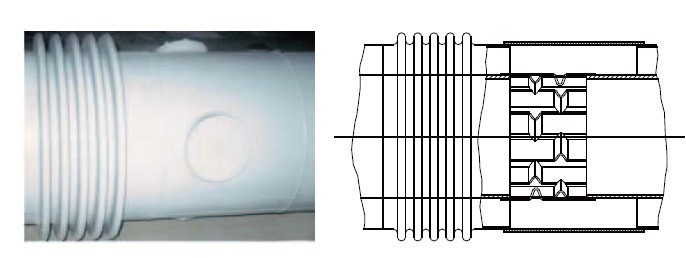

	焊接伸缩结构：调节封闭母线因温度变化造成的伸缩，并能调节不同基础沉淀造成的封闭母线位移。 Welding Expansion Structure: Adjusting expansion or contracting according to the change of temperature and displacement of bus due to different foundation subside.

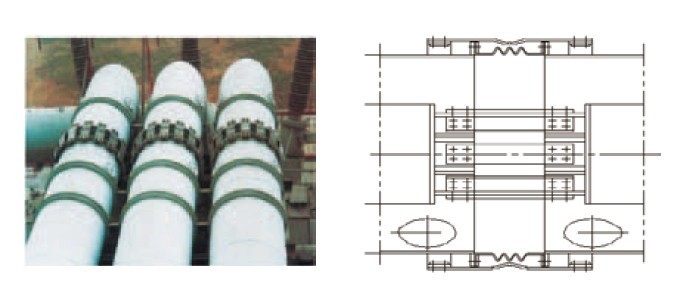

		可拆伸缩结构：除了能调节热胀冷缩、基础沉降外， 还为用户检修提供了方便。 Dismounting Flexible Structure: In addition to adjusting expansion or contracting, it can also facilitate overhaul.

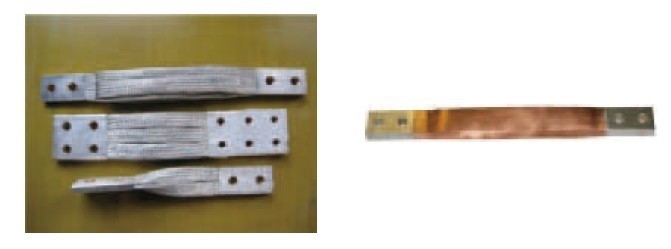

			伸缩节：使导体的联接灵活、方便，并起隔振和调节伸缩作用。 Expansion Joint: It not only makes the connection with conductor flexible, convenient but also segregates vibration and adjust expansion or contracting.

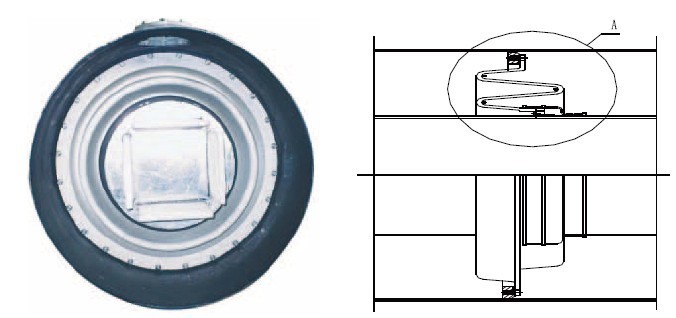

			端部密封结构：起隔尘、隔氢、密封作用，使封闭母线安全、可靠运行。 Terminal Sealing Structure acts as dust insulation, hydrogen insulation and sealing function, ensuring safe and reliable operation.
