由矿物绝缘电缆、不锈钢防护软管和连接器等附件组成，设计使用寿命为60年，用于传输自给能中子探测器和/或堆芯热电偶信号。

电缆芯线由镍铬、镍铝合金以及铜导体组成，其中铜导体用于传输自给能探测器信号， 镍铬、镍铝合金用于传输热电偶信号。

一、产品结构：

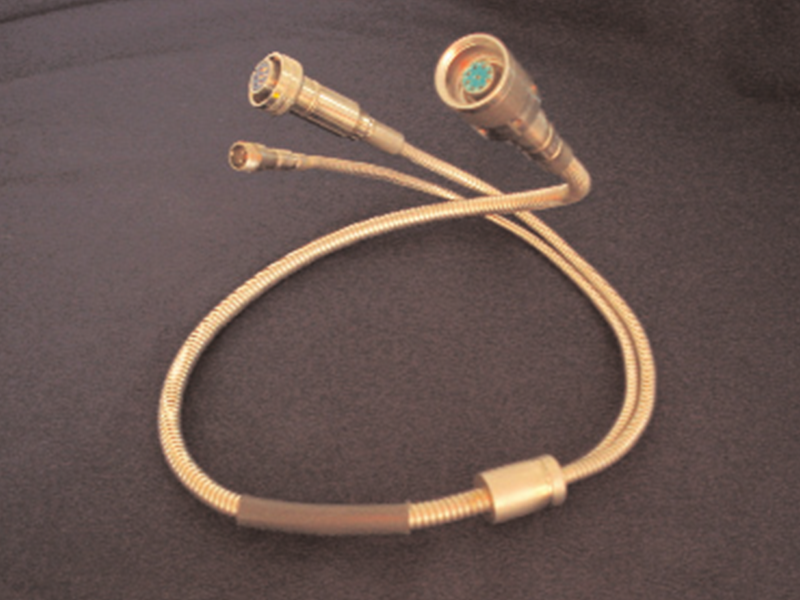

矿物绝缘电缆组件由矿物绝缘电缆、不锈钢防护软管和连接器等附件组成，用于传输自 给能中子探测器和/或堆芯热电偶信号。其中矿物绝缘电缆分离组件由 1 个 10 芯插头、1 个 8 芯插座、1 个 2 芯插座、2 根 6 芯铜芯不锈钢护套二氧化硅绝缘电缆、2 根 2 芯铜芯不锈钢护套二氧化硅绝缘电缆、2 根镍铝-镍铬导体不锈钢护套二氧化硅绝缘电缆和 3 根不锈钢防护软管组成：

1、分离前 10 芯电缆，额定电压不低于 300V，不锈钢防护软管最大外径 12.5mm，用于传 输堆芯出口热电偶(CET)和自给能探测器(SPD)信号;

2、分离后 8 芯电缆部分，额定电压不低于 300V，不锈钢防护软管最大外径 9mm，用于传输 SPD信号;

3、分离后 2 芯电缆部分，额定电压不低于 300V，不锈钢防护软管最大外径 8mm，用于传输 CET信号。

二、 矿物绝缘电缆性能参数：

1、矿物绝缘电缆的使用寿命应为 60 年，在此期间不出现明显的性能劣化或失效。

2、绝缘介质的电容不大于 164pF/m。

3、分别在室温(25℃)和 196℃[+8.3℃，-0℃]条件下，电缆芯线之间以及芯线与保护包 壳之间的绝缘介质应能承受 1000VDC 电压而不被击穿。试验电压应至少保持 10s(10s 不包括 电压上升和电压下降的时间)。

4、在室温(25℃)条件下， 电缆芯线之间以及芯线与保护包壳之间的绝缘电阻在50VDC±5VDC 电压下应不低于 1×1011Ω;在 196℃[+8.3℃，-0℃]条件下，绝缘电阻应不低于1×109Ω。试验温度应至少保持 10 分钟。

5、电缆两端应密封防止潮气渗入。用于密封电缆两端的材料必须具有较高的体积电阻率， 以保证在异常工况 121℃温度下能够连续运行。

三、电缆连接器性能参数：

1、电缆连接器的机械寿命为 60 年，在经过至少 300 次插拔后，电缆连接器的性能不 出现明显劣化或失效。

2、在室温(25℃)条件下，配对连接器能在 0.48MPa(g)水压下保持 1 分钟，在此期间电气性能不出现劣化或失效。

3、在室温(25℃)条件下，配对安装后的连接器触点之间以及触点与接地点之间的绝缘 电阻在 50VDC±5VDC 电压下应不低于 1×1011Ω;在 196℃[+8.3℃，-0℃]条件下，绝缘电阻应不 低于 1×109Ω。试验温度应至少保持 10 分钟。

4、在相对湿度为 90%、温度为 40.6℃±5.6℃M 的条件下，配对安装后的连接器触点之间 以及触点与接地点之间的绝缘电阻在 50VDC±5VDC 电压下应不低于 1x1011Ω。试验温度应至少 保持 10 分钟。

5、电缆连接器触点的接触保持力应满足地震工况下信号连续传输的要求。触点的接触保 持力不应导致连接器触点镀层材料的损坏。

6、累积γ辐射剂量达到 2x106Gy 后，配对连接器组件间的密封应仍能保持密封紧密。

7、在室温(25℃)条件下，触点之间以及触点与接地点之间的绝缘介质应能承受 1000VDC 电压而不被击穿。试验电压应至少保持 10s(10s 不包括电压上升和电压下降的时间)。

四、矿物绝缘电缆组件性能：

对每个电缆组件的焊接接头进行氦检漏试验，并记录试验结果，以检验焊接的完整性。 在一个大气压下，泄漏率不应大于 1x10-6cc/s。
