S13系列30~2500kVA 10kV级系列全密封配电变压器
S13系列30~2500kVA 10kV级全密封配电变压器是立体三角形卷铁芯变压器，突破了传统的平面式结构，采用三相对称立体式结构，三相铁芯磁路完全对称，磁阻大大减少，励磁电流、空载损耗显著降低，虽使用传统材料，但运行噪音更低，结构更紧凑的高效节能型变压器。采用优质冷轧硅钢片与新型铁芯结构，进一步降低空载损耗和空载电流，较S11系列空载损耗减少10%-15%，优化的磁路设计，提升了能量转换效率，适合长期高效运行。波纹油箱全密封设计，有效防止空气和水分进入，避免油老化，延长设备使用寿命。自然油冷或强迫风冷，满足高负荷散热需求，运行更加稳定。有压力释放阀、温控器、油位计多重保护，有强抗短路能力。防护等级高，可适应高湿度、高粉尘、极端气温等复杂环境。
产品特性
-
高效节能：
- 采用优质冷轧硅钢片与新型铁芯结构，进一步降低空载损耗和空载电流，相比S11系列空载损耗减少约10%-15%。
- 优化的磁路设计，提升能量转换效率，适合长期高效运行。
-
全密封结构：
- 波纹油箱全密封设计，有效防止空气和水分进入，避免油老化，延长设备使用寿命。
- 无需设置储油柜，通过波纹片调节油热胀冷缩，实现免维护运行。
-
优异散热性能：
- 自然油冷或强迫风冷冷却方式，满足高负荷散热需求，运行更加稳定。
-
安全可靠：
- 配备压力释放阀、温控器、油位计等多重保护装置，确保设备运行安全。
- 强抗短路能力，适应恶劣环境运行需求。
-
环境适应性强：
- 防护等级高，可适应户外高湿度、高粉尘、极端气温等复杂环境。
产品优点
-
节能降耗：
- 空载损耗显著降低，运行成本更低，符合国家能效标准。
-
免维护：
- 全密封结构避免外部污染，无需更换变压器油，减少维护工作量。
-
长寿命：
- 高质量材料和密封设计大幅延长设备使用寿命。
-
环保运行：
- 低噪音设计，不干扰周边环境，符合现代绿色环保要求。
-
高可靠性：
- 设备稳定性强，运行故障率低，保障电力供应的连续性。
适用场景
-
城市配电网络：
- 为居民区、商业中心、写字楼等场所提供稳定电力服务。
-
工业园区和工厂：
- 满足中大型工业设备高负荷运行需求，提供可靠电力保障。
-
农村电网改造：
- 提升农村电力系统运行效率与稳定性，助力电网升级。
-
新能源项目：
- 适用于风电、光伏发电等绿色能源的并网接入。
-
公共基础设施：
- 医院、学校、交通枢纽等需要高可靠性配电的场所。
|

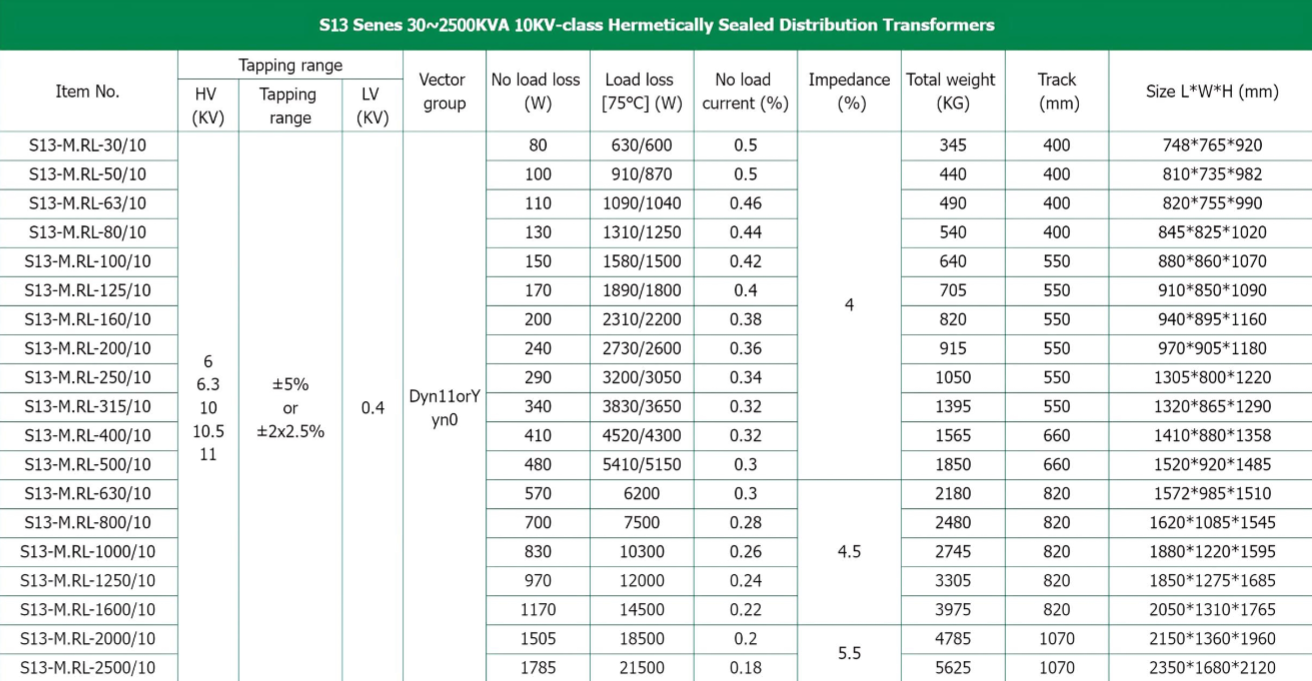

S13系列30~2500kVA 10kV级系列全密封配电变压器——参数表 |
|||||||||||||
|
|
额定电压 |
联结组别 |
空载损耗(W) |
负载损耗(75℃)(W) |
空载电流(%) |
短路阻抗(%) |
重量(kg) |
轨迹(mm) |
外形尺寸(mm)长x宽x高 |
||||
|
产品型号 |
高压(kV) |
高压分接范围 |
低压(kV) |
器身重 |
绝缘油重 |
总重(kg) |
|||||||
|
S13-M.RL-30/10 |
6 6.3 10 10.5 11 |
±5% 或 ±2x2.5% |
0.4 |
Dyn11 或 Yyn0 |
80 |
630/600 |
0.5 |
4 |
230 |
87 |
345 |
400 |
748x765x920 |
|
S13-M.RL-50/10 |
100 |
910/870 |
0.5 |
268 |
110 |
440 |
400 |
810x735x982 |
|||||
|
S13-M.RL-63/10 |
110 |
1090/1040 |
0.46 |
300 |
112 |
490 |
400 |
820x755x990 |
|||||
|
S13-M.RL-80/10 |
130 |
1310/1250 |
0.44 |
360 |
115 |
540 |
400 |
845x825x1020 |
|||||
|
S13-M.RL-100/10 |
150 |
1580/1500 |
0.42 |
420 |
138 |
640 |
550 |
880x860x1070 |
|||||
|
S13-M.RL-125/10 |
170 |
1890/1800 |
0.4 |
470 |
158 |
705 |
550 |
910x850x1090 |
|||||
|
S13-M.RL-160/10 |
200 |
2310/2200 |
0.38 |
570 |
175 |
820 |
550 |
940x895x1160 |
|||||
|
S13-M.RL-200/10 |
240 |
2730/2600 |
0.36 |
620 |
188 |
915 |
550 |
970x905x1180 |
|||||
|
S13-M.RL-250/10 |
290 |
3200/3050 |
0.34 |
730 |
210 |
1050 |
550 |
1305x800x1220 |
|||||
|
S13-M.RL-315/10 |
340 |
3830/3650 |
0.32 |
810 |
240 |
1395 |
550 |
1320x865x1290 |
|||||
|
S13-M.RL-400/10 |
410 |
4520/4300 |
0.32 |
1080 |
280 |
1565 |
660 |
1410x880x1358 |
|||||
|
S13-M.RL-500/10 |
480 |
5410/5150 |
0.3 |
1260 |
325 |
1850 |
660 |
1520x920x1485 |
|||||
|
S13-M.RL-630/10 |
570 |
6200 |
0.3 |
4.5 |
1480 |
410 |
2180 |
820 |
1572x985x1510 |
||||
|
S13-M.RL-800/10 |
700 |
7500 |
0.28 |
1640 |
425 |
2480 |
820 |
1620x1085x1545 |
|||||
|
S13-M.RL-1000/10 |
830 |
10300 |
0.26 |
1780 |
445 |
2745 |
820 |
1880x1220x1595 |
|||||
|
S13-M.RL-1250/10 |
970 |
12000 |
0.24 |
2120 |
510 |
3305 |
820 |
1850x1275x1685 |
|||||
|
S13-M.RL-1600/10 |
1170 |
14500 |
0.22 |
2620 |
600 |
3975 |
820 |
2050x1310x1765 |
|||||
|
S13-M.RL-2000/10 |
1505 |
18500 |
0.2 |
5.5 |
3000 |
890 |
4785 |
1070 |
2150x1360x1960 |
||||
|
S13-M.RL-2500/10 |
1785 |
21500 |
0.18 |
3425 |
1150 |
5625 |
1070 |
2350x1680x2120 |
|||||
