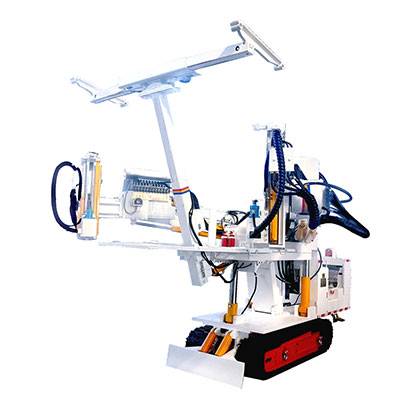

产品特点：
①针对巷道高度3.5-4.5米的掘进工作面而设计;
②机组行走部具有手动操作和遥控操作功能，遥控距离50米;
③两套钻臂及钻孔推进机构，均由液压系统控制，且两组钻臂及钻孔推进机构可同时各自独立操作，互不干涉;
④两套全方位钻臂及推进机构可实现360°旋转，满足井下全断面锚杆、锚索孔及迎头探测孔的机械化施工;
⑤结构上采用四连杆升降机构，增加整体升降平台，作业人员可以根据巷道的高度情况通过平台升降进行上下调整;
⑥大面积升降平台配合全方位钻机构，能实现两帮锚杆200mm~4200mm范围水平高度的锚杆(索)孔机械化施工作业;
⑦设有可升降临时支护装置，支护顶板展开宽度2.8米，支撑力20kN，有效保证作业人员的安全作业环境。
1/1
产品介绍
技术参数
|
项目 |
单位 |
主要参数 |
||
|
整机参数 |
钻臂数量 |
台 |
2 |
|
|
工作范围(宽×高) |
mm |
5700×4200 |
||
|
运行状态外形尺寸(长X宽×高) |
mm |
5630×1300×2100 |
||
|
运行状态最小转弯半径 |
mm |
3000 |
||
|
临时支护支撑力 |
kN |
20 |
||
|
钻孔直径 |
mm |
Φ27~Φ42 |
||
|
钻孔深度 |
m |
20 |
||
|
冲洗水压 |
MPa |
1.5～2 |
||
|
适应钎具 |
— |
B19/B22 |
||
|
机重 |
t |
18 |
||
|
总装机功率 |
kW |
45 |
||
|
钻孔机构 |
类型特征 |
— |
液压马达回转式 |
|
|
额定转矩 |
N·m |
245/350 |
||
|
额定转速 |
r/min |
550/450 |
||
|
马达排量 |
ml/r |
130/160 |
||
|
推进机构 |
推进方式 |
— |
液压油缸+链条 |
|
|
最小总长度 |
mm |
1290/1480 |
||
|
推进行程 |
mm |
1660/2000 |
||
|
推进速度 |
m/min |
5 |
||
|
钻臂机构 |
推进器前后旋转角度 |
(°) |
180 |
|
|
推进器左右旋转角度 |
(°) |
180 |
||
|
钻臂伸缩补偿行程 |
mm |
1100 |
||
|
臂身水平回转角度 |
(°) |
0～42 |
||
|
臂身上下升降角度 |
(°) |
0～52 |
||
|
前部支撑 |
类型 |
— |
机械+液压缸 |
|
|
支撑顶紧力 |
kN |
20 |
||
|
最大支撑高度 |
mm |
4500 |
||
|
支撑套筒伸缩行程 |
mm |
1115 |
||
|
行走机构 |
行走速度 |
m/min |
14 |
|
|
爬坡能力 |
(°) |
±16 |
||
|
履带板宽度 |
mm |
380 |
||
|
履带节距 |
mm |
120 |
||
|
履带中心距 |
mm |
2125 |
||
|
液压泵站 |
电动机 |
额定功率 |
kW |
45 |
|
额定电压 |
V |
660/1140 |
||
|
油泵 |
型式 |
一 |
负载敏感 |
|
|
额定压力 |
MPa |
25 |
||
|
排量 |
ml/r |
147 |
||
