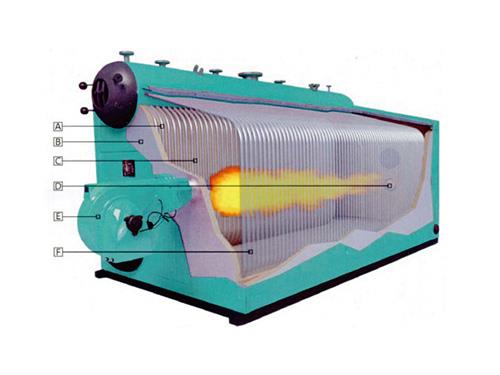

SZS燃油(气)系列蒸汽热水锅炉采用D型布置。上、下锅筒为纵向布置,右侧炉膛两侧墙布置有密排水冷壁管， 锅炉左侧布置有二回程对流管束,过热器布置在炉膛出口转弯区,为提高锅炉热效率及改善燃烧状况,尾部分 别布置有节能器,最大限度地节约能......SZS燃油(气)系列蒸汽热水锅炉采用D型布置。上、下锅筒为纵向布置,右侧炉膛两侧墙布置有密排水冷壁管， 锅炉左侧布置有二回程对流管束,过热器布置在炉膛出口转弯区,为提高锅炉热效率及改善燃烧状况,尾部分 别布置有节能器,最大限度地节约能源。过热器采用逆流布置,并采用面式减温器满足蒸汽调温要求。为防止过 热器管管壁超温,面式减温器布置于过热蒸汽进口,确保过热器运行的安全可靠性。
