德国于利希研究中心的研究人员通过实验证明，采用铜 (Cu) 浆料或铜银 (CuAg) 浆料金属化的异质结 (HJT) 太阳能电池，其效率水平可与仅使用银 (Ag) 金属化的光伏器件相媲美。

研究团队指出，HJT设计因其透明导电氧化物 (TCO) 层能有效阻止铜扩散至硅中，因此特别适合减少或消除银的使用。丁凯宁表示：“铜是银的可行替代品，这证明了到2030年实现银使用量降至2毫克/瓦的可持续光伏发展目标是切实可行的。”目前，研究团队正计划将无银金属化工艺应用于完整太阳能组件，并在湿热和热循环条件下进行可靠性和稳定性测试。同时，他们希望与浆料公司合作，优化现有方法，使铜浆生产更具成本竞争力。

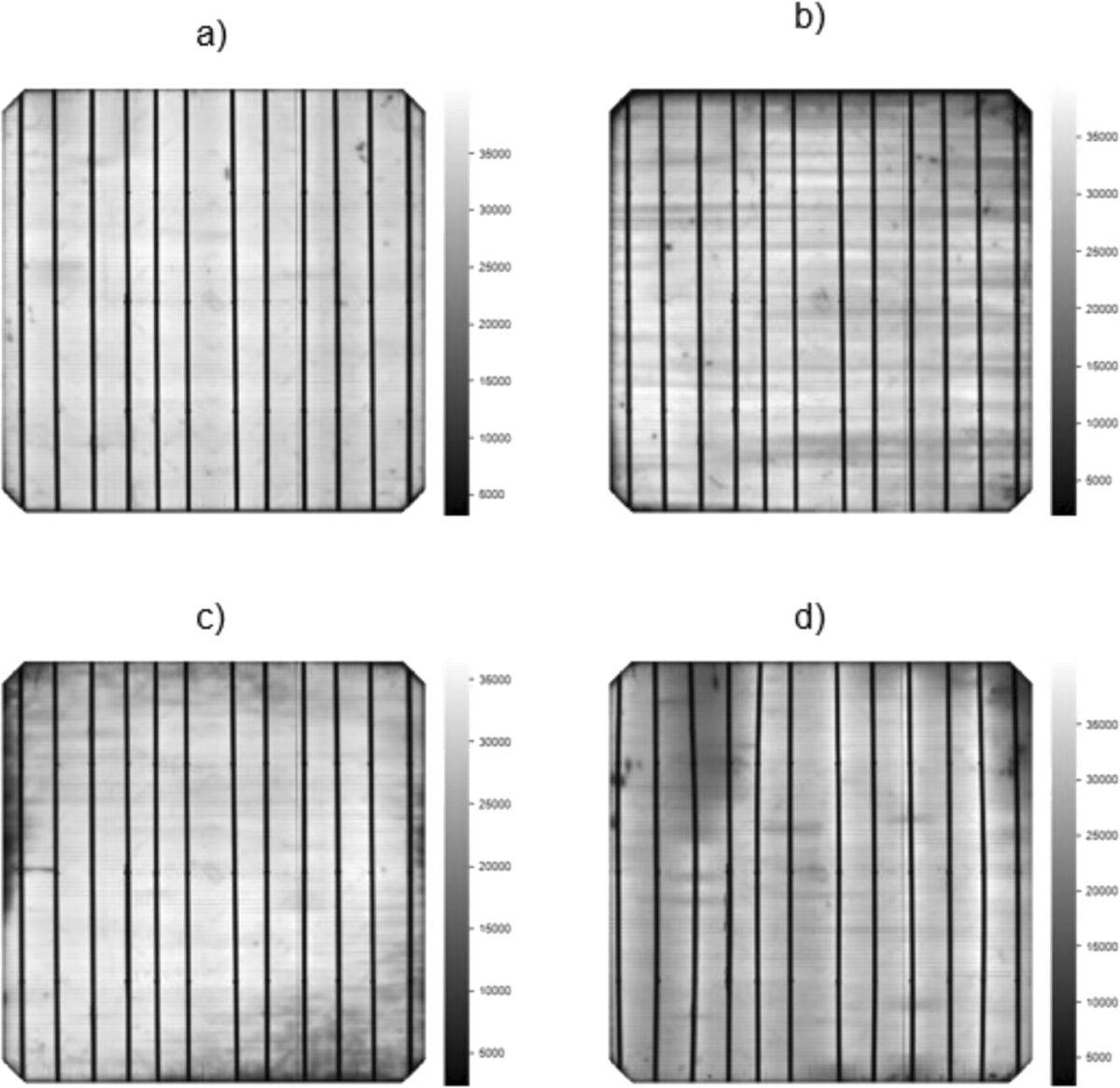

实验中，研究人员对比了纯铜金属化、CuAg金属化及Ag金属化三种电池设计，采用丝网印刷和点胶技术构建金属触点。测试结果显示，正面采用银铜浆料丝网印刷、背面采用银浆料丝网印刷的电池，平均效率较基准银丝网印刷双面设备提高了0.13%。而正面采用丝网印刷银铜、背面采用丝网印刷铜的电池，效率高达23.6%，仅比参考电池低0.35%，同时节省了约70%的银浆。双面采用丝网印刷铜的电池平均效率达到22.4%，最高效率达到23.08%，创下了不含银电池的最高性能记录。

研究还发现，背面采用Cu分配技术相较于Cu丝网印刷(SP)具有更优性能。为充分发挥银铜和铜浆料的潜力，研究人员强调需优化和标准化铜丝网印刷和分配工艺，减少分配手指宽度，并进一步研究印刷工艺、稳定性、可靠性和经济效益。

聚焦产业发展方向，点击进入全球产业信息专题。
