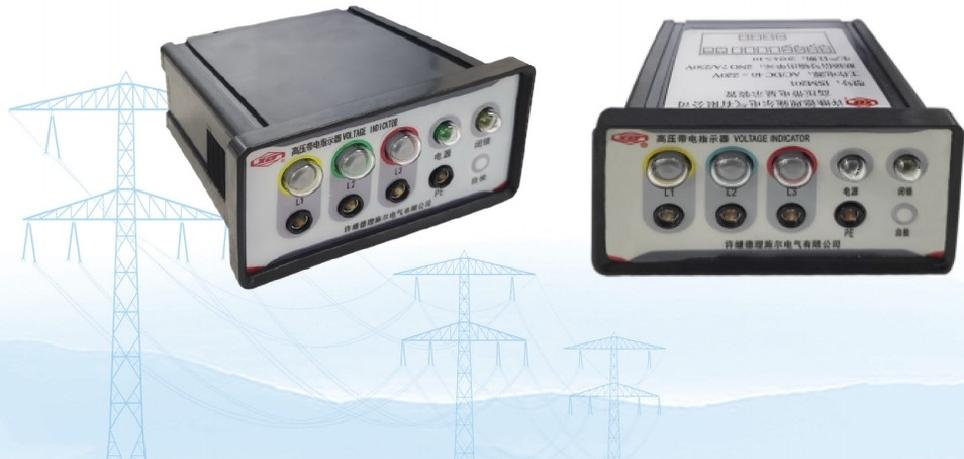

ISM201高压带电显示设备适用于户内/户外10kV,频率为50Hz的开关设备上，用以显示开关设备上的运行电 压的存在状态，并根据运行电压状态进行符合五防联锁的闭锁功能，搭配相适配的核相器可以实现运行的电压 的相位核对。

主要功能、结构特点

● 运行电压相位核相

● 具备防尘、防水功能

● 防护等级：IP56

● 开关设备高压带电显示

● 开关设备联锁接点控制

● 带点显示装置功能自检

● 主要结构特点：整体密封性好：显示面板灯罩和核相孔、壳体后座插接端子采用浇筑预埋嵌件的方式。壳 体后座和壳体采用超声波焊接工艺，焊接的强度高，密封性好。

● 抗机械碰撞：带电显示装置的可触及部位承受机械撞击试验，机械撞击能量为2J。

● 装配简单：采用卡扣固定，无需螺钉螺母等零件和辅助工具，装配成本低。卡口松紧度可调节，可以适应 各种厚度柜体的安装。

● 调压板卡：在连接模块增加了调压板卡，可以根据不同电压等级、不同套管容量、不同线长，通过调节调 压板卡的容抗值，满足各种工作条件。
