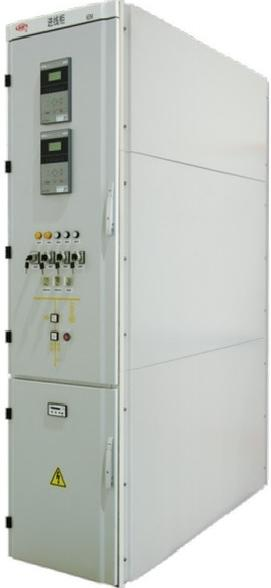

MISELA/NISELA 12千伏-72.5千伏气体绝缘开关柜

沟通报价

许继德理施尔电气有限公司

所在地区:

中国河南省

详细地址:

国家（许昌）电力电子系统工业园阳光大道

商务咨询:

0374-3216642

电子邮件:

xjdecangie@163.com

在线沟通

MISELA/NISELA 系列气体绝缘开关设备 (C-GIS) 是基于国际先进的固体绝缘技术、气体绝缘技术、真空开断技术、模块化插接技术、均压-散热一体化技术、相变散热技术并结合自动化焊接技术、氦气检漏工艺的最新一代产品。

性能特点

◆ 符合相关的中国标准： GB3906、GB/T11022、DL/T593、DL/T404 等，国际标准IEC62271-200 和 IEC62271-100等；

◆ 紧凑型12kV开关柜典型柜宽最小不超过500mm;24kV、40.5kV 开关柜典型柜宽不超过600mm, 柜体尺寸小，占地面积少；

◆ 高压部件封闭在密闭气室内部，防水、防尘、不受环境影响，不受海拔高度影响，完全免维护；断路器采用弹簧操作机构；固封极柱真空灭弧室，零部件大大减少；

◆ 三工位开关具有手动和电动操作功能，与断路器有机械电气联锁；

◆采用智能控制和保护单元，具有控制、保护、测量、通信功能，完全实现配网自动化要求；具有可靠的机械和电气联锁设计方案，能有效地防止误操作；

◆开关柜间采用顶部硬质母线扩展，安装方便、扩展灵活，且无需涉及气体系统的处理；

◆ 世界一流的制造技术，激光切割、自动化焊接、氦检漏；加工设备德国进口、德国验收，严格执行来

自德国的生产工艺，确保开关柜无故障运行。

12千伏-40.5千伏气体绝缘开关柜

指标项

单位

参数

额定电压

27.5

40.5

额定电流

1250

2500

3150

4000

1250

2500

1250

2500

1250

2500

3150

4000

额定频率

50/60

额定短时工频耐受电压(相间、对地/断口)

42/42/48

65/65/79

95/140/118

95/95/118

额定雷电冲击耐受电压(相间、对地/断口)

75/75/85

125/125/145

200/325/220

185/185/215

额定短时耐受电流及时间

kA/s

25/4、31.5/4

Apr-40

25/4、31.5/4

31.5/4

25/4、31.5/4

31.5/4、40/4

额定峰值耐受电流

63、80

100

63、80

80、100

绝缘气体

—

SF6、干燥空气

SF6

额定充气压力(20℃时相对压力)

MPa

0.02

0.03

最低工作气压(20℃时相对压力)

MPa

额定操作顺序

一

O-0.3s-CO-180s-CO

防护等级

气箱

—

IP67

柜体

—

IP4X

P4X

断路器机械寿命

次

10000/20000/300000

10000/200003000

20000

10000/20000/300000

辅助回路额定电压

DC48/110/220 AC110/220

DC48/110/220/AC110/220

外形尺寸(宽×深×高)

1250A:500/600×1300×2400

2500A:800×1700×2400

3150A:800×1700×2400

4000A:900×1800×2400

1250A:600×1300×2400
2500A:800×1700×2400

1250A:600×1700×2400
2500A:800×1700×2400

1250A:600×1700×2400 2500A:800×1700×2400
3150A:800×1700×2400 4000A:900×1800×2400

72.5千伏气体绝缘开关柜

指标项		单位	参数
额定电压		kV	72.5
额定电流		A	1250
额定频率		Hz	50/60
额定短时工频耐受电压(相间、对地/断口)		kV	160/160/202
额定雷电冲击耐受电压(相间、对地/断口)		kV	380/380/439
额定短时耐受电流及时间		kA/s	31.5/4 31.5/4、40/4
				额定峰值耐受电流	kA	8080、100
绝缘气体		—	SF6
额定充气压力(20℃时相对压力)		MPa	0.04
最低工作气压(20℃时相对压力)		MPa	0.02
额定短路关合电流		kA	80、80、100
额定操作顺序		—	O-0.3s-CO-180s-CO
防护等级	气箱	—	IP67
	柜体	—	IP4X
断路器机械寿命		次	10000
辅助回路额定电压		V	DC48/110/220/AC110/220
外形尺寸(宽×深×高)		mm	100020002450
