碳化硅器件

沟通报价

西安西电电力系统有限公司

所在地区:

中国陕西省

详细地址:

西三环西辅道2号

商务咨询:

029-88828215

电子邮件:

289817457@qq.com

在线沟通

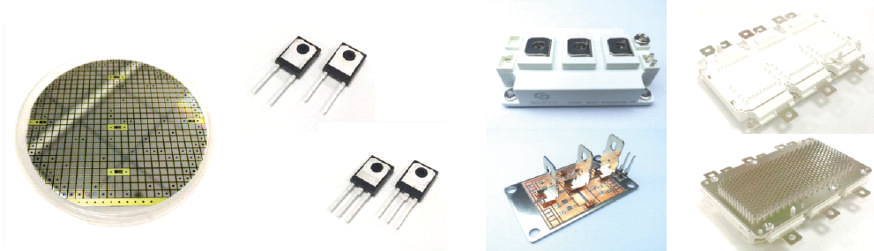

碳化硅器件由于其材料自身的特性(宽禁带宽度，高击穿场强，低导通电阻，低热阻等),相较于硅级元器件适用于高结温、高击穿电压、高功率、大电流等，满足了电力电子行业新的发展需求。 o 碳化硅肖特基势垒二极管(SiC SBD)

超快开关速度，极小反向恢复电流，大大降低开关损耗从而实现卓越能效。 o 碳化硅场效应管(SiC MOSFET)

低损耗、更快的开关速度、高阻断电压，适应于高温环境下工作，可实现整个系统小型化。 o 碳化硅功率模块(SiC Power Module) 多个碳化硅芯片模块化集成封装，进一步提升了碳化硅功率器件的电流容量，相对于Si级功率模块，开关损耗及体积均大幅下降，其高电压、大电流、高温、高频率、低损耗等独特优势，将极大提高现有能源转换效率。

SiCMOSFET
序号	型号	阻断电压V_Dss(V)	连续漏电流I_D(A)	导通电阻R_os(V),Typ.(mΩ)	驱动电压(V)	封装形式
序号	型号	阻断电压V_Dss(V)	连续漏电流I_D(A)	栅源电压V_Gs=20V	驱动电压(V)	封装形式
1	SA1M12000020D	1200	120	20	20	TO-247 (3pin)
2	SA1M12000040D	1200	80	40	20
3	SA1M12000065D	1200	40	65	20
4	SA1M12000120D	1200	25	120	20
5	SA1M12000160D	1200	20	160	20
6	SA1M17000040D	1700	60	40	20
7	SA1M17000080D	1700	35	80	20
8	SA1M17001000D	1700	2	1000	20
9	SA1M33000060	3300	45	60	20	裸芯
10	SA1M33001000	3300	2	1000	20	裸芯

SiCSBD
序号	型号	绝对最大额定值				电气特性		封装形式
序号	型号	最大反向峰值电压VRM(V)	最大反向电压VR(V)	额定电流IF(A)	最大浪涌电流IFSM(A)	正向电压VF(V),Typ.	反向饱和漏电流IR(μA),Max	封装形式
1	SA1D065001SA	650	650	1	7	1.5	10	TO-220AC (2pin)
2	SA1D065002SA	650	650	2	15	1.5	10
3	SA1D065004SA	650	650	4	25	1.5	20
4	SA1D065006SA	650	650	6	45	1.5	30
5	SA1D065008SA	650	650	8	50	1.5	40
6	SA1D065010SA	650	650	10	55	1.5	50
7	SA1D065012SA	650	650	12	60	1.5	60
8	SA1D065015SA	650	650	15	80	1.5	70
9	SA1D120001SA	1200	1200	1	6	1.5	10
10	SA1D120002SA	1200	1200	2	12	1.5	20
11	SA1D120004SA	1200	1200	4	24	1.5	25
12	SA1D120006SA	1200	1200	6	36	1.5	30
13	SA1D120008SA	1200	1200	8	48	1.5	35
14	SA1D120010SA	1200	1200	10	60	1.5	40
15	SA1D065001SC	650	650	1	7	1.5	10	TO-247 (2pin)
16	SA1D065002SC	650	650	2	15	1.5	10
17	SA1D065004SC	650	650	4	25	1.5	20
18	SA1D065006SC	650	650	6	45	1.5	30
19	SA1D065008SC	650	650	8	50	1.5	40
20	SA1D065010SC	650	650	10	55	1.5	50
21	SA1D065012SC	650	650	12	60	1.5	60
22	SA1D065015SC	650	650	15	80	1.5	70
23	SA1D065020SC	650	650	20	100	1.5	80
24	SA1D065030SC	650	650	30	150	1.5	100
25	SA1D065040SC	650	650	40	180	1.5	100
26	SA1D065050SC	650	650	50	200	1.5	100
27	SA1D120001SC	1200	1200	1	6	1.5	10
28	SA1D120002SC	1200	1200	2	12	1.5	20
29	SA1D120004SC	1200	1200	4	24	1.5	25
30	SA1D120006SC	1200	1200	6	36	1.5	30
31	SA1D120008SC	1200	1200	8	48	1.5	35
32	SA1D120010SC	1200	1200	10	60	1.5	40
33	SA1D120020SC	1200	1200	20	120	1.5	80
34	SA1D120030SC	1200	1200	30	180	1.5	90
35	SA1D120040SC	1200	1200	40	220	1.5	100
36	SA1D120020DD	1200	1200	10/20*	60/120*	1.5	70	TO-247 (3pin)
37	SA1D120040DD	1200	1200	20/40*	120/240*	1.5	160	TO-247 (3pin)
38	SA1D330001S	3300	3300	1	4	1.75	50	裸芯
39	SA1D500002S	5000	5000	2	6	3.8	100	裸芯
