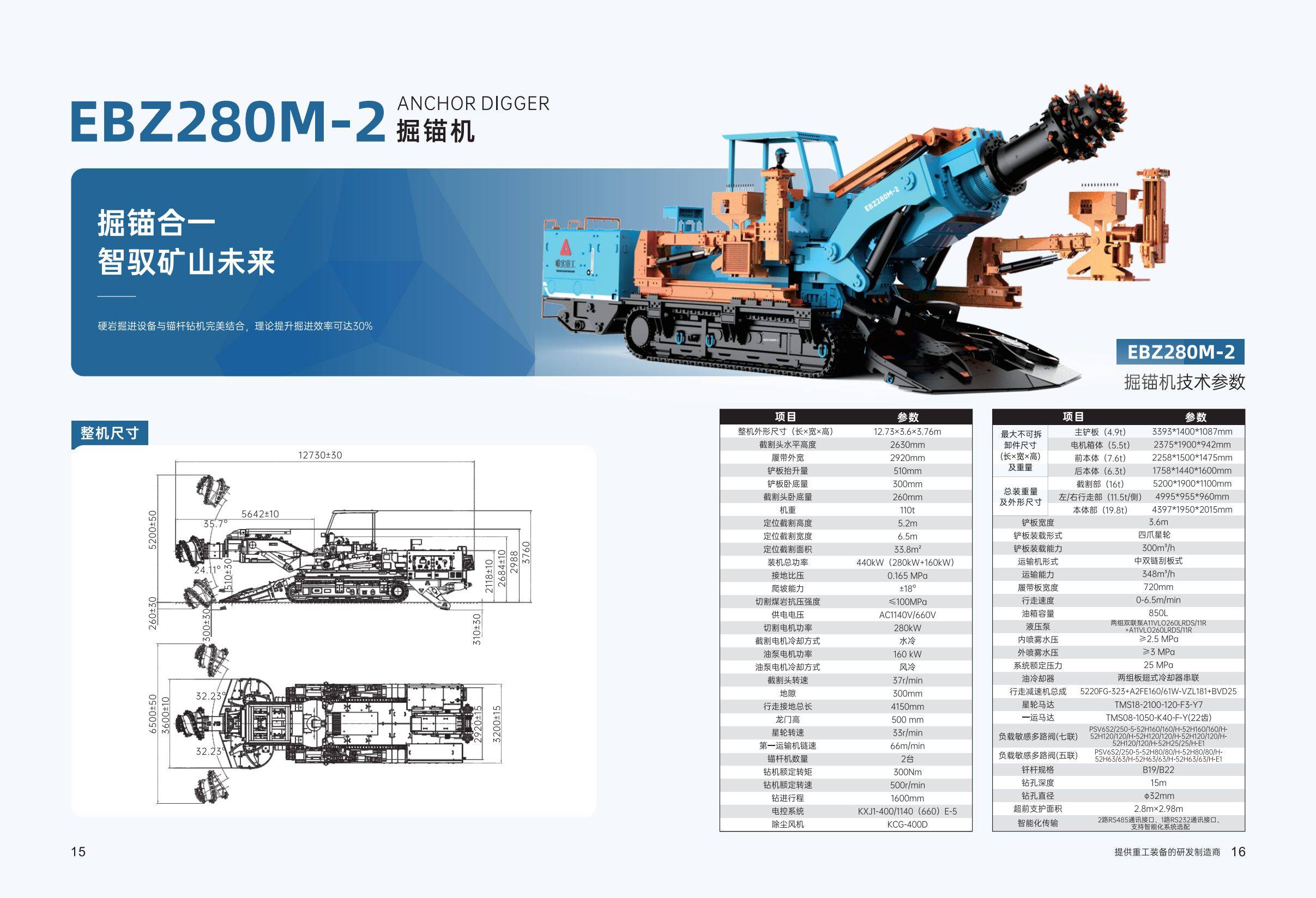

EBZ280M-2 掘锚一体机
唯实重工 EBZ280M-2 掘锚一体机，是专为硬岩矿山与隧道巷道高强度施工场景打造的先进连续掘进设备。它将掘进与锚杆作业完美融合，实现施工流程一体化，效率提升显著，让矿山作业更加安全、高效、智能。
创新设计，强悍耐用
每一根油缸、每一个关键部件的安全等级均远超理论值，多重耐磨材料加固车体和作业组件，确保在高强度施工中依旧稳如磐石。运溜槽与铲板采用行业顶尖耐磨钢板，耐磨层厚度领先，让设备寿命更长、维护成本更低。
智能掘进，精准高效
专利截割头设计，布齿与齿座结构优化，悬臂可承受强大的轴向与径向反作用力，无论硬岩还是复杂地质，都能保持稳定掘进。内外多层密封系统，显著降低因缺油或泄漏导致的停机风险，保障作业连续性。
安全可靠，施工无忧
EBZ280M-2 以专业工程标准打造，从每一颗螺栓到每一段油路，都经过严格计算与验证。它不仅是一台掘进机，更是矿山安全、效率与智能化的可靠伙伴。
掘锚合一，智造未来
唯实重工 EBZ280M-2，将科技与工程实践完美结合，让矿山施工进入高效、安全、智能的新纪元。
|
项目 |
参数 |
|
整机外形尺寸（长x宽x高） |
12.73x3.6x3.76 |
|
截割头水平高度 |
2630mm |
|
履带外宽 |
2920mm |
|
铲板抬升量 |
510mm |
|
铲板卧底量 |
300mm |
|
截割头卧底量 |
260mm |
|
机重 |
115t |
|
定位截割高度 |
5.2m |
|
定位截割宽度 |
6.5m |
|
定位截割面积 |
33.8㎡ |
|
装机总功率 |
440kW(280kW+160kW) |
|
接地比压 |
0.165MPa |
|
爬坡能力 |
±18° |
|
切割煤岩抗压强度 |
≤100MPa |
|
供电电压 |
AC1140V/660V |
|
切割电机功率 |
280kW |
|
截割电机冷却方式 |
水冷 |
|
油泵电机功率 |
160kW |
|
油泵电机冷却方式 |
风冷 |
|
截割头转速 |
37r/min |
|
地隙 |
300mm |
|
行走接地总长 |
4150mm |
|
龙门高 |
500mm |
|
星轮转速 |
33r/min |
|
第一运输机链速 |
66m/min |
|
锚杆机数量 |
2台 |
|
钻机额定转矩 |
400Nm |
|
钻机额定转速 |
460r/min |
|
钻进行程 |
（一级）1100+（二级）1300mm |
|
电控系统 |
KXJ1-400/1140(660)E-5 |
|
除尘风机 |
KCG-400D |
|
项目 |
参数 |
|
|
最大不可拆卸件尺寸（长x宽x高）及重量 |
主铲板（4.9t） |
3393*1400*1087 |
|
电机箱体（5.5t） |
2375*1900*942 |
|
|
前本体（7.6t） |
2258*1500*1475 |
|
|
后本体（6.3t） |
1758*1440*1600 |
|
|
总装重量及外形尺寸 |
截割部（16t） |
5200*1900*1100 |
|
左／右行走部（11.5t／侧） |
4995*955*960 |
|
|
本体部（19.8t） |
4397*1950*2015 |
|
|
铲板宽度 |
3.6m |
|
|
铲板装载形式 |
四爪星轮 |
|
|
铲板装载能力 |
300m3/h |
|
|
运输机形式 |
边双链刮板式 |
|
|
运输能力 |
348m3/h |
|
|
履带板宽度 |
720mm |
|
|
行走速度 |
0-6.5m/min |
|
|
油箱容量 |
850L |
|
|
液压泵 |
两组双联泵A11VLO260LRDS/11R+A11VLO260LRDS/11R |
|
|
内喷雾水压 |
≥2.5MPa |
|
|
外喷雾水压 |
≥3MPa |
|
|
系统额定压力 |
25MPa |
|
|
油冷却器 |
两组板翅式冷却器串联 |
|
|
行走减速机总成 |
5220FG-323+A2FE160/61W-VZL181+BVD25 |
|
|
星轮马达 |
TMS18-2100-120-F3-Y7 |
|
|
一运马达 |
TMS08-1050-K40-F-Y(22齿） |
|
|
负载敏感多路阀（七联） |
PSV6S2/250-5-5252H120/120/H-52H52H120/120H160/160/H-52H160/160/H-120/120/H-52H120/120/H-/H-52H25/25/H-E1 |
|
|
负载敏感多路阀（五联） |
PSV6S2/250-5-552H63/63/H-522H80/80/H-52H80/80/H-H63/63/H-52H63/63/H-E1 |
|
|
钎杆规格 |
B19/B22 |
|
|
钻孔深度 |
15m |
|
|
钻孔直径 |
φ27~φ32mm |
|
|
超前支护面积 |
3728mm×2335mm |
|
|
智能化传输 |
2路RS485通讯接口、1路RS232通讯接口、支持智能化系统选配 |
|
