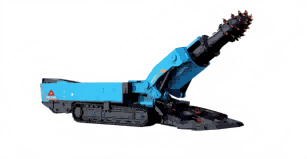

唯实重工 EBZ230S 掘进机面向硬岩矿山巷道、隧道工程及地下工程掘进等高强度施工场景研发，定位于中小断面巷道的高效连续掘进作业装备。整机在动力配置、结构强度及系统可靠性方面进行了针对性强化，能够在较高岩石硬度工况下保持稳定掘进效率与良好的整机耐久性，适用于长时间连续施工条件。
EBZ230S 适用于煤矿、金属及非金属矿山巷道开拓、交通隧道及市政地下空间工程等多种应用场景，在复杂地质条件下仍具备良好的适应能力，可有效兼顾掘进效率、设备稳定性与运行成本控制，适合对施工进度与单位工程成本要求较高的工程承包单位及矿业企业选用。
该机型针对硬岩工况下的小断面巷道掘进需求进行优化设计，在结构紧凑性的基础上强化整机刚性与截割系统能力，实现设备“体量可控、掘进能力充足”的平衡。围绕巷道掘进对功率与破岩能力的核心要求，EBZ230S 采用额定功率 230kW 级动力配置，适用于断面约 14–26 m²、岩石坚固系数 f≤8.5 的巷道条件。截割系统采用单速电机并配套专用开发的减速机构，在保证传动可靠性的同时，提高截割效率与设备整体稳定性，适合硬岩条件下的连续掘进施工需求。
|
项目 |
参数 |
|
整机外形尺寸（长x 宽x 高） |
12.105x3.0/2.6x1.65m |
|
截割头水平高度 |
2100mm |
|
履带外宽 |
2300mm |
|
铲板抬升量 |
400mm |
|
铲板卧底量 |
300mm |
|
截割头卧底量 |
190mm |
|
机重 |
75t |
|
定位截割高度 |
4.5m |
|
定位截割宽度 |
4.8m |
|
定位截割面积 |
21.6㎡ |
|
装机总功率 |
362kW (230kW+132kW) |
|
接地比压 |
0.165MPa |
|
爬坡能力 |
-18°~+18° |
|
切割煤岩抗压强度 |
85MPa |
|
供电电压 |
AC1140V/660V |
|
切割电机功率 |
230kW |
|
截割电机冷却方式 |
水冷 |
|
油泵电机功率 |
132kW |
|
油泵电机冷却方式 |
风冷 |
|
截割头转速 |
37r/min |
|
地隙 |
250mm |
|
行走接地总长 |
3640mm |
|
龙门高 |
370mm |
|
星轮转速 |
33r/min |
|
第一运输机链速 |
66m/min |
|
项目 |
参数 |
|
|
最大不可拆卸件尺寸 （长x 宽x 高）及重量 |
主铲板（4.4t） |
3065*1400*850mm |
|
电机箱体（4.4t） |
2200*1820*930mm |
|
|
前本体（8.5t） |
2730*1350*1455mm |
|
|
后本体（3.7t） |
1230*1160*1385mm |
|
|
总装重量 及外形尺寸 |
截割部（14t） |
4782*1350*1000mm |
|
左／右行走部（8.2t／侧） |
4400*785*870mm |
|
|
本体部（16t） |
4350*1830*1730mm |
|
|
铲板宽度 |
3.0/2.6m |
|
|
铲板装载形式 |
四爪星轮 |
|
|
铲板装载能力 |
240m3/h |
|
|
运输机形式 |
边双链刮板式 |
|
|
运输能力 |
288m3/h |
|
|
履带板宽度 |
600mm |
|
|
行走速度 |
0-6.5m/min |
|
|
油箱容量 |
560L |
|
|
液压泵 |
双联柱塞泵205+205 |
|
|
内喷雾水压 |
2.0MPa |
|
|
外喷雾水压 |
4.0MPa |
|
|
系统额定压力 |
25MPa |
|
|
油冷却器 |
四组板翅式冷却器 |
|
|
行走减速机总成 |
13 万N·m |
|
|
星轮马达 |
1700ml/r |
|
|
一运马达 |
780ml/r |
|
|
负载敏感多路阀 |
七联 |
|
|
负载敏感多路阀 |
五联 |
|
