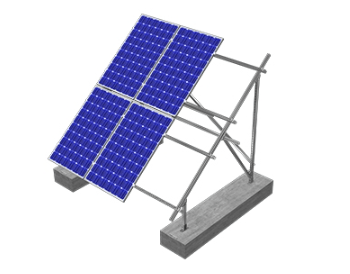

地面光伏支架系统GT1由全碳钢材质制成，表面可根据客户需求选择热镀锌或镁铝锌工艺处理，适合大型地面电站项目。碳钢支架硬度高，稳定性好，不容易变形和开裂，使用寿命长，表面经过工艺处理后防腐、防锈。出厂前支架已预组装，使现场安装便捷，节省施工时间。
产品优势
1、材质优良
主体采用碳钢制成，结合表面工艺处理，有优秀的结构稳定性和防腐防锈性能。
2、高适配性
适应不同的地形环境，兼容不同规格的光伏组件。
3、节约成本
出厂前已预组装组件，便于现场安装，减少施工时间和成本。
4、灵活调整
现场安装方向可垂直，东西，西南，南北调节。
|
技术参数 |
|
|
安装地点 |
屋顶、地面 |
|
安装基础 |
水泥基础，螺旋地桩 |
|
安装角度 |
0-60° |
|
风荷载 |
60m/s |
|
雪荷载 |
1.6KN/㎡ |
|
离地高度 |
500-2000mm |
|
适用组件类型 |
有框，无框 |
|
组件排版方式 |
横向，竖向 |
|
设计标准 |
AS/NZS 1170，DIN 1055，JIS C8955：2017， |
|
International Building Code IBC 2009, |
|
|
California Building Code CBC 2010； |
|
|
支架材质 |
Q235B（热浸镀锌），AI6005-T5（表面阳极氧化） |
|
紧固件材质 |
SUS304&锌镍合金&热浸镀锌 |
|
零配件材质 |
AI6005-T5（表面阳极氧化） |
|
支架颜色 |
自然银色或根据客户要求着色 |
|
系统质保 |
10年 |
