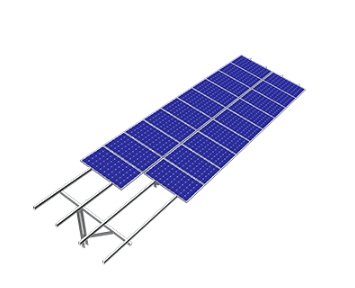

地面光伏支架系统GT2的立柱由经过热浸镀锌工艺处理的碳钢制成，其余支架材质为铝合金，坚固且耐腐蚀，适用于大型商业及公共事业规模的电站。单立柱的设计可以减少打桩数量，降低施工成本，可适应不规则地形，例如山地、丘陵等。可根据地域标准合理优化横梁和纵梁的横断面，保障系统的稳定性。
产品优势
1、结构提升
为提升安装效率设计特殊结构接头，还可根据项目需求选择单臂、双臂斜支撑方式。
2、适应性强
单立柱设计减少打桩需求，适应山地、丘陵等不规则地形安装。
3、性价比高
该产品优化了横梁与纵梁的横断面，保证结构稳定性和承载能力，降低施工成本，提升性价比。
4、安装便捷
厂内高度预装，现场无需切割钻孔，减少现场安装工作量。
|
技术参数 |
|
|
安装地点 |
地面 |
|
安装基础 |
几字形钢 |
|
安装角度 |
0-60° |
|
风荷载 |
60m/s |
|
雪荷载 |
1.6KN/㎡ |
|
离地高度 |
500-2000mm |
|
适用组件类型 |
有框，无框 |
|
组件排版方式 |
横向，竖向 |
|
设计标准 |
AS/NZS 1170 , DIN 1055 , JIS C 8955：2017, |
|
International Building Code IBC 2009 , |
|
|
California Building Code CBC 2010 |
|
|
支架材质 |
Q235B（热浸镀锌），AI6005-T5（表面阳极氧化） |
|
紧固件材质 |
锌镍合金&不锈钢SUS304 |
|
零配件材质 |
AI6005-T5 (表面阳极氧化) |
|
支架颜色 |
自然银色或根据客户要求着色 |
|
系统质保 |
10年 |
